浅谈EDGE演进及其测量

    DLDC意味着，同一个终端可以接收或发送独立载频上的两个载波（或是在跳频情况下的MAIO:s）。图4显示了一个示例，图左侧是4时隙单载波分配中的无线数据块，而图右侧是2×4时隙双载波分配中的无线数据块。这两个频率（在跳频情况下是MAIO:s）通常不相邻。

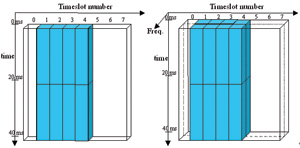

图4 下行链路双载波操作示例

　　高阶调制和高符码率

　　3GPP第7版中介绍了两个名词：EGPRS2A和EGPRS2B，它们分别代表HOM和HSR。由于EGPRS2B在实施中可能需要升级BTS硬件，所以在最初应用阶段一般不如EGPRS2A使用得那么广泛。下面介绍了EGPRS2A和EGPRS2B UL与DL的情况。

　　● EGPRS2A 下行链路

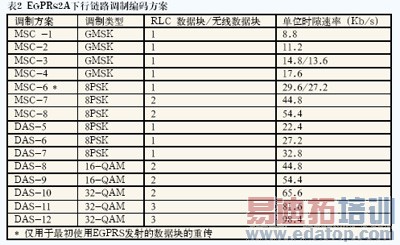

　　EGPRS2A DL提供了8种全新的调制编码方案（DAS-5至DAS-12），所有这些方案都使用Turbo编码，如表2所示。

　　● EGPRS2A上行链路

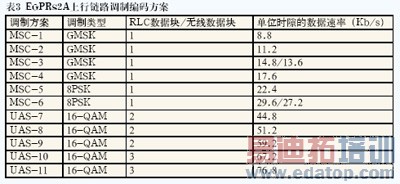

　　EGPRS2A UL提供了5种全新的调制编码方案（UAS-7至UAS-11），所有这些方案都使用了Turbo编码，如表3所示。

　　● EGPRS2B下行链路

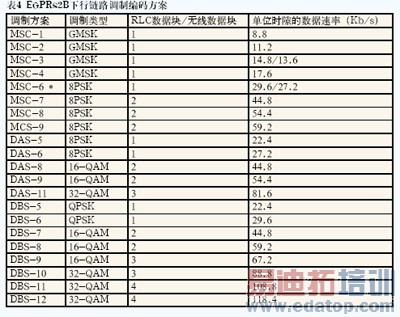

　　该EGPRS2B DL提供了8种全新的调制编码方案（DBS-5至DBS-12），如表4所示。所有这些方案都使用了Turbo编码和325ksymbol/s的HSR时钟。

　　● EGPRS2B 上行链路

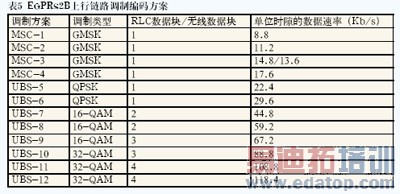

　　EGPRS2B UL提供了8种全新的调制编码方案（UBS-5至UBS-12），如表5所示。所有这些方案都使用了Turbo编码和325ksymbol/s的HSR时钟。

　　移动台接收分集

　　接收分集能力可以提高移动台在高干扰和密集部署地区的灵敏度和稳定性。它通过使用额外的天线，提高了移动台的接收性能。事实上，单天线干扰消除（SAIC）功能的推出，已经满足了下行链路高级接收机性能（DARP）的要求，证明了移动台接收机性能有所增强，可显著提高频谱效率。移动台接收分集能进一步提高高斯最小频移键控（GMSK）调制信号的干扰消除性能。此外，与SAIC相比，移动台分集接收能显著增强8PSK调制信号的干扰消除性能。

　　设计和测试工具的含义

　　虽然这些新的E-EDGE特性有很多重要的优势，但也给设计和测试工作带来了新的挑战.设计和测试工具必须能够配置以及测试RTTI、FANR、DLDC和HOM功能。更具体地说，它们必须：

　　*为开发者提供选择以下模式的能力：TTI模式（BTTI或RTTI）和USF模式（当选择了RTTI模式时）；

　　*提供FANR设置（例如，启用/禁用FANR状态、基于事件的FANR状态、PAN编码类型、PAN内容产生、时基FANR时间转换和CES/P字段），允许灵活设置FANR测试；

　　*允许客户启用/禁用DLDC状态、配置通信信道、频率跳转状态、MAIO、功率减少、调制和编码方案，以及支持双载波的多时隙配置；

　　*支持EGPRS2A UL和DL调制和编码方案。

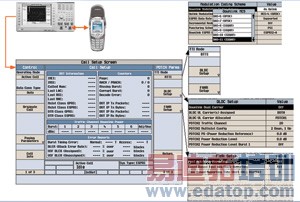

图5 Agilent 8960无线通信测试仪中的EDGE演进解决方案能够对E-EDGE的新特性进行测试

　　结论

　　E-EDGE为设计与测试工具的供应商提出了新的挑战。幸运的是，8960提供的新型EDGE演进测量功能（包括协议端设计验证与射频测量）的出现可以解决这些难题。完备灵活的测量功能将极大地加快E-EDGE的开发与推广。
