OTDR PON测试方案

PON 优化型 OTDR

回到前面提到的相关示例，如果用户尝试确定 1x32 分光器和 OLT 之间的事件，那么图 1 所示曲线就没有多大用处。OLT 和分光器之间的光纤上的宏弯可能会影响一些客户，而不会影响另外一些客户(在其光纤配线的损耗更低的情况下)。要在有故障的 ONT 上精确定位事件并将其快速修复，就必须使用 PON 优化型 OTDR，完整地鉴定从 ONT 到 OLT 的光纤链路(如图 2 所突出显示的标记)。

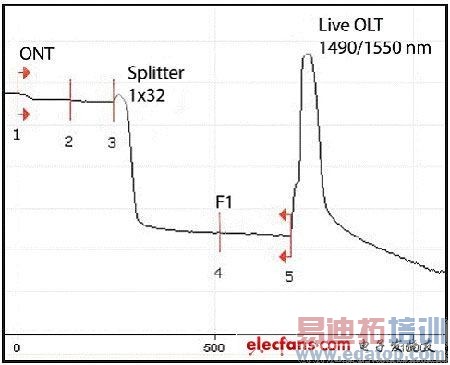

图2 PON 优化型 OTDR 获得的从 ONT 到 OLT 分光器的曲线

使用 PON 优化型 OTDR，就能大大降低分光器分路后的失真，而且测试结果具有很高的可重复性和可靠性。另外，用户还可以测量分光器的损耗和链路累积损耗，并且可确定分光器之前或之后是否发生了任何预期之外的物理事件。

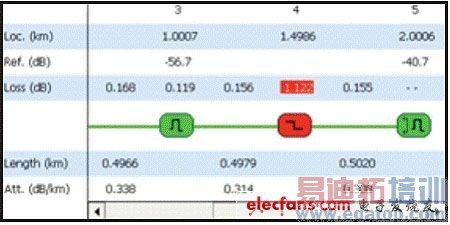

图3 线性视图简化了技术人员的 OTDR 曲线分析工作

在构建阶段，PON 优化型 OTDR 也极具价值：1310/1550 nm 精确测试可确保端到端链路完整性，从而显著降低客户激活后发生的问题数量。前述方法中仅使用 1625/1650 nm(或者再加上 1310/1550 nm)，这在构建完整网络的过程中也极具实用价值。在线测试建议使用 1650 nm。当然也有许多人认为使用 1625 nm 测试也是一个较好的选择。然而有一点很重要，就是在网络建设时，就需要使用带外波长进行测试并将结果保存为模版，这对于以后的维护阶段是非常有用的。这样，维护人员便可轻易定位异常，并且可以比较所有事件(连接器、熔接点和分光器)的损耗，从而清楚地确定出故障。

这就是 FTB-7300E OTDR 之类的 PON 优化型 OTDR 所具有的优点;FTB-7300E OTDR 配备有能提供高质量信息的软件。摘要屏幕可以突出显示每个波长的通过/未通过状态、径距总损耗、从 OLT 到 ONT 距离上的径距 ORL、宏弯标识和位置，再搭配 FTB-200 紧凑型平台提供的线性视图，将使技术人员的工作大大简化。

结论

根据应用选择正确的 OTDR 能够带来完全不同的效果。例如，具有在线故障诊断功能的 FTB-7300E PON 优化型 OTDR 能将 PON OTDR 在线光纤测试的性能和价值推上新的台阶。
