超低电压能量收集器采用热电发生器为无电池无线传感器供电

LTC3109 也可以针对单极性操作进行配置，采用单个变压器 (与 LTC3108 相似) 来适应那些需要尽可能低的启动电压和尽可能高的输出电流的应用。图 17 中示出的电路可在仅 15mV 的电压下启动，该电压是采用所示的 TEG 在小于 1ºC 的温差条件下产生的。在10ºC 温差时，它能够提供稳定的 5V 电压 (在 0.74mA 电流下)，从而可输送 3.7mW 的已调稳态输出功率。在相同的条件下，这几乎达到了 LTC3108 输出功率的两倍，如图 18 所示。

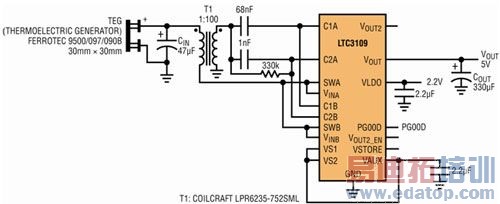

图 17：采用 LTC3108 的单极性转换器能在仅 15mV 的电压条件下启动

图 18：LTC3108 和 LTC3109输出功率的比较

需要注意：在单极性配置中，LTC3109 对 TEG 呈现出约 1Ω 的负载电阻，因此应选择一个具有非常低源电阻的 TEG 以实现优良的负载匹配，否则在单极性配置中使用 LTC3109 将毫无优势可言，这一点很重要。本例中所采用的 TEG 具有 1.0Ω 的标称源电阻，旨在实现最佳的功率传输。

结论
LTC3108 和 LTC3109 能独特地在输入电压低至 20mV 时工作，或者以非常低的任一极性电压工作，提供了简单和有效的电源管理解决方案，能实现热能收集，以利用常见的热电器件为无线传感器和其他低功率应用供电。这些产品采用 12 引脚 DFN 或 16 引脚 SSOP 封装 (LTC3108 和 LTC3108-1) 和 20 引脚 QFN 或 SSOP 封装 (LTC3109)，提供了前所未有的低电压能力和高集成度，可最大限度地缩减解决方案占板面积。LTC3108、LTC3108-1 和 LTC3109 可与现有的低功率单元式部件实现无缝连接，以支持自主型无线传感器并延长关键后备电池应用中的电池使用寿命。
