基于EFM32TG840F16 室内甲醛检测仪设计

2.3 采样数据处理子程序

为提高检测精度，采样数据处理软件设计是关键。系统采用采样数据排队与中值滤波法。数据排队就是在给定的数据暂存区内不断地用最新数据取代最早数据的过程;利用软件进行数据排队具有通用性和灵活性。原理(见图4)。

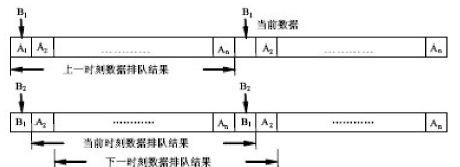

图4:采样数据更新排队的双倍暂存区扩展法

由图4 可见, 将暂存区的空间扩大为需要保存数据空间的2 倍, 并将暂存区等分为前后相连的2 个区, 每个区的长度与需保存数据长度相等。当前采样得到的一组新数据同时存入2 个区的对应位置，这样2 组相同采样数据之间刚好间隔1 个区的长度, 间隔内的全部数据连同最后1 个最新数据即为当前排队结果。以后每组新采样数据依次向后存入暂存区, 存满后再从头开始。每次采样周期中完成相应的排队更新任务后记下当前队列的首(或末)地址作为指针并保存,供处理程序取数时使用，这样一来就满足实时排序的要求。

对排队后的数据采取中位值滤波算法。算法的具体实现过程：取N 个连续采样数据，并按照递增或递减顺序排列，取中间值作为本次采样值。中位值滤波算法能有效地克服因偶然因素引起的干扰或波动而产生的误差。即提高系统的检测精度。

3 结束语

本甲醛检测仪采用EFM32TG840F16 单片机作为核心控制单元，电路结构简单、外设功能模块丰富，功耗低，待机时间长，支持IAP 功能，软件升级方便，另外该MCU 性能强劲，可升级空间极大。
