分析TETRA 网络配置的详细规划

录入:edatop.com    点击:

TETRA 是一种最先进的PMR 蜂窝通信系统,已成功地在全球广泛部署。随着TETRA 网络的成长,网络管理员有时很难保证网络性能满足专业用户的高质量要求。在成熟的TETRA 网络中,许多人不断地进行网络配置。小区和小区集群不断增加后,需要调整大量定义TETRA 行为的参数中部分参数的设置。

如果TETRA 用户向无线网络管理单元提出网络性能差,这些问题大部分是与以下三个原因有关:

1. 覆盖率差或链路预算不良造成连接质量差、可用性低、建立通话速度慢或通话中断

2. 受 IOP (互操作性) 问题影响无法提供服务

3. 相邻信道配置差无法切换导致可用性低或通话中断

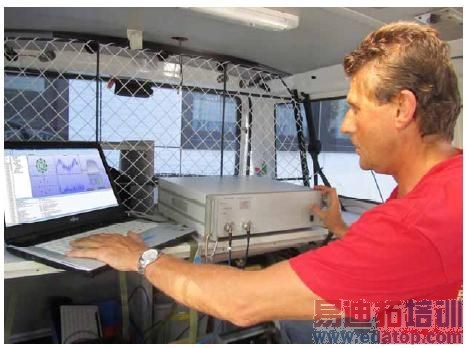

图1:驱动测试车中的 TETRA AirAnalyzer (Aeroflex)

有效分析工具有助于发现并解决网络配置不匹配的问题。同时,有助于保持网络服务质量满足专业用户的更高要求。显然,网络运行不采用TETRA 空中接口分析仪定期分析服务质量和性能会产生各种问题。本文介绍如何进行这种分析。

通过单一路测分析是不够的

下行链路射频覆盖范围是最重要的服务质量 (QoS) 参数。如果移动台收不到基站信号,便不能激活或进入可用状态,而且在电池剩余使用时间内始终保持扫描模式。高效网络运行的第一步是提供并保持蜂窝网络足够的下行链路射频覆盖范围。大部分情况下,可利用路测接收机进行检测,通过图形显示验证所需覆盖范围规定极限内是否具有足够的场强。

许多网络管理员认为,这种路测足以检测射频覆盖范围。但下行链路覆盖范围仅提供单向无线连接。移动台发射机(TX)与基站接收机(RX)之间上行链路的链路预算与灵敏度一样重要,甚至更加重要。如果用户提出或网络接收测试存在覆盖范围问题 (表明射频规划差),一些网络会提高基站的TX 功率。无线链路在下行链路工作,相对方向不工作,因为移动台的TX 功率大大低于基站,从而造成无线小区发射功率过大。

利用TETRA 协议分析仪还可以发现与此类似的问题。存在基站搜索问题的移动台在获得通知信息之前,会增加上行链路的重试率。重试计数器有助于将射频覆盖范围差的问题隔离在已知区域。

其中一个TETRA 参数(RXLEV_ACCESS_MIN)根据移动台RX 电平定义用于在基站小区注册。这个参数往往设置的很低,如115 dBm,以便移动台在基站注册,即使RF 电平很低的情况下。同样,这个参数有时也用来检测射频规划差。在城市环境下,这种作用非常有限,因为移动台本身不能有效搜索基站。TETRA 网络分析仪自动参数检查有助于识别不正确的参数设置,用户可在进行路测时模拟重要小区变化过程中的覆盖范围。

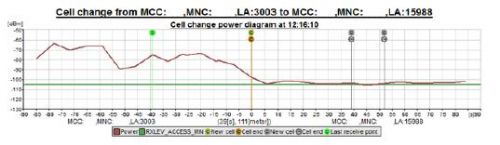

图2: 小区变化分析比较RXLEV_ACCESS_MIN 与实际RX 电平 (Fjord〆┥杓)

3提高切换成功率

切换是网络运行中的重要步骤并且非常复杂。移动台由一个小区无缝转换到另一个小区需要计算大量参数。如果通话过程中切换失败会发生掉话。如果移动台处于空闲状态,切换失败会使移动台重新进行扫描模式,导致新的注册。注册过程中,移动台不能发出或接收呼叫。

良好的覆盖范围、频率规划和相邻小区参数规划是提高切换成功率的前提条件。服务小点区的主控信道(MCCH)向所有移动台连续广播一组相邻小区(NC)。相邻小区信元(NCIE)中含有信道编号(CN)、位置区域码(LA),以及支持的服务和NC 配置的大量相关参数。NCIE 的准确性是十分重要的,当网络设置变更时,需要进行更新以反映实际情况。相邻信道配置失配或早或晚会产生上述切换问题 !

第一步是检查物理相邻小区的信道编号是否与NCIE 公布的信道编号相符。显然,所有MCCH必须激活NCIE。假如移动台由一个小区转换到另一小区,新小区没有NCIE,移动台会失去网络连接,当恢复扫描模式后便会离开这个小区。NCIE 编号还应与实际情况相符。一些网络运营商选择简便的方法,将所有小区包含在NCIE 列表中。TETRA 允许一个小区最多有31 个NCIE,但这会导致移动台不在临近的NC 注册,而在边远的小区注册。频率相同的小区绝不能相邻,必须在NCIE 定义中隔离。无效信令越多或切换失败会加大MCCH 的负载,因为移动台切换的不是最佳的小区。

先进的TETRA 网络分析仪可检查NCIE 的一致性,显示公布信息与实际NC 信息的不匹配,参见图3 示例。分析仪检测并显示公布的基站服务与3794 号信道的实际服务不符。

图3: TETRA 网络分析仪显示7 号小区不匹配 (Aeroflex)

当基站广播NC 服务和网络负载状况错误信息时可以观察到类似的问题。服务小区广播的NCIE信息以NC 本身为基础。TETRA 的ACCESS PARAMETER 和RXLEV ACCESS MIN 等参数是C1/C2 级计算的一部分,是移动台确定开始切换的输入值。如果这些参数在NCIE 中的设置与实际NC 中不一样会导致切换失败,或者移动台不得不进行下一次切换,因为实际覆盖范围远差于公布的结果。在极端情况下,会出现"乒乓"切换,即移动台在两个小区之间来回切换。从而造成服务质量差、呼叫建立慢、无效信令消息导致MCCH 负载非常高。
