USB 3.0实测评鉴与报告：快速领略问题症结与解决方案
录入：edatop.com 点击：

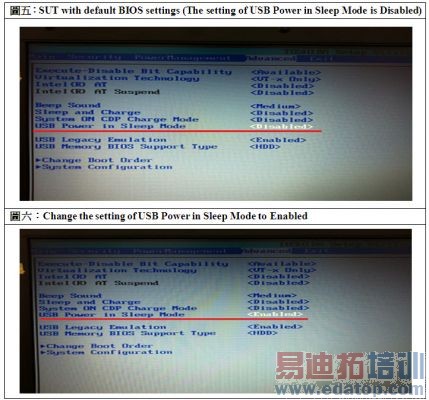

问题分享三：从hybrid sleep恢复后，系统会发生重置动作或USB装置无法续传。 不同于前两项属于electrical或硬件端的问题，我们观察到也有因为软件设定而导致测试失败。这次我们用USB协会定义使用的三项USB产品（known good device）来作主机软件端的兼容性测试时发现，其中一项产品在从睡眠模式（hybrid sleep）中恢复后，会产生系统reset或USB传输中断的状况。根据协会规范，当USB正在传输档案时，即使进入睡眠模式后再重新启动，应要做续传的动作，如果发生停止或reset的状况即为测试失败。 因此，我们从这个问题肇因可以发现USB传输效能与系统供电的关联性。其他两项USB产品皆是属于Self -Power的产品，因此在系统进入hybrid sleep后在重新复苏启动OS时，由于产品自我供电的特性，使产品不会因为所连接的Host中断V_BUS供电而在回到操作系统时做reset的动作，使原本的传输中断。反之，在这个测试出现失败的产品中，因为是属Bus-Power产品，其供电接来自于所连接的Host，因此从hybrid sleep苏醒时，其产品会因Host供应的V_BUS不足(或中断)导致来不及在回到操作系统前完成resume的动作，造成reset或中断传输的动作。基本上，我们推测其为产品BIOS的问题，因此在我们更换过产品的BIOS后，即可解决此供电状况的问题（如图五和图六）。特别的是，我们发现现今许多USB产品为了主打省电的功能，各家的BIOS都不尽相同；但为符合协会规范，其最低要求是系统从hybrid sleep的状态恢复时，至少要能来得及反应并启动OS，才不会造成其他装置动作出现中断或系统发生reset的情况。

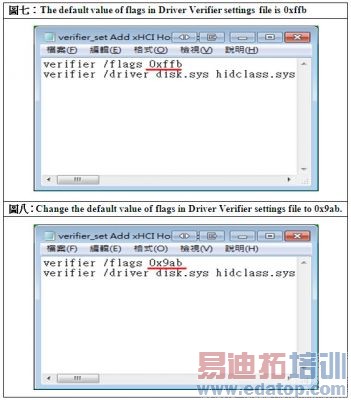

问题分析四：USB 3.0兼容性测试时最常遇到的问题之一，韧体不兼容造成蓝屏（BOSD，Blue Screen of Death）状况。 在了解整个问题肇因前，我们得先知道在作USB 3.0测试时，必须手动开启「Driver Verifier」此指令，目的为让这个指令去监视所有gold tree上装置的运作状态，这也是协会规范所指定的动作之一。再者，我们在作USB 3.0兼容性测试时，只要出现蓝屏(BSOD)便会判定为测试失败。根据上述，这个阶段的问题肇因即是发生在当待测物装置在某厂商芯片组的USB 3.0笔记本电脑上时，接着我们再作整个gold tree的兼容性测试时，会不定时的发生蓝屏状况。为了解决此问题，我们发现在开启Driver Verifier后会有一个预设旗标值（flags），其默认值为「0x7F」，这会让USB装置上的driver与系统controller driver产生冲突情形，因此造成蓝屏的现象。而根据与USB协会及AMD讨论出来的解决方式，即是把旗标职从「0x7F」改成「0x9ab」，蓝屏问题集获得改善。 一般来说，获得越多环境资源的driver理当能正常运作，因此建构这个最低需求环境的Driver Verifier指令，为的就是让gold tree上所有的device 及controller driver最严苛的环境之下，还能够正常的运作。相反地，如果driver在这个环境条件下测试会造成蓝屏，就代表这个装置不符合规范；能通过这个最低资源、环境条件的测试，才能确保各产品兼容的完整性。
问题分享五：选配的电缆质量也很重要，会间接影响USB影、音输出质量。 我们在作USB 3.0向后兼容测试（backwards test）时，必须全面检测gold tree上的所有装置的兼容性，例如耳机、鼠标、网络摄影机或打印机等等。在测试时，我们一样透过Driver Verifier的动作来让系统运作条件与链接环境保持在最低限度，并藉此观察gold tree上所有装置的运作情况。在此发现几项audio与video质量问题，例如耳机发生明显的音频噪音、网络摄影机发生明显的影像延迟或视频噪声。而这些装置在软、硬件测试方面皆没有发生问题，却在作全面兼容性时发生问题，因此我们把目光聚焦在cable上。也就是说，不论是测试和一般用途的USB 3.0 cable，质量的良劣是非常重要的，如果选配低质量的USB 3.0 cable，会导致错误率提高，造成数据传输性能下降、传输的时间不稳定等等状况。因此，cable的质量会影响影音传输，不同厂商的cable也会有不同的结果，如果cable的带宽被耗尽，就会有噪音出现进而影响质量。 综合上述，我们这次的目标虽然是在探讨USB 3.0验证的其中几个关键议题，但我们也可从中发现，USB 3.0与USB 2.0除了在传输速度有所不同外，在许多的技术深度上也比USB2.0更进阶。也就是说，相关USB厂商在开发USB 3.0装置时，不能仅秉持过往USB 2.0的技术思维，必须透过更深入的研究、技术资源与精力投入，才能找出关键的技术升级模式和相关问题解决方案，才能让市面上所有的USB产品达到兼容性的理想目标。市面上USB产品与应用越来越普及，百佳泰除了有一系列的USB测试方案外，也针对这些验证过程中发现的问题肇因作出规划性的报告，提供相关厂商问题侦错与肇因的协寻与技术支持。本文章就是谨以专业实验室角度，勾勒出几项我们发现的重点项目与大家分享，让大家一起为提升USB 3.0效能表现有个沟通合作的平台，提供USB厂商在研发设计产品时，一个质量保障的参考与技术咨询。如有任何关于USB 3.0认证、测试或技术支持等疑问，欢迎径洽百佳泰。 关于百佳泰/ Allion Labs, Inc百佳泰（Allion Labs, Inc）为国际化的信息科技/电子产品测试服务暨咨询机构，为全球各地IT产品之研发、制造与品牌厂商提供多样化的测试咨询与客制验证服务。作为多家知名国际标准协会包括USB-IF、SATA-IO、VESA、Wi-Fi Alliance、Microsoft等授权之认证测试实验室，百佳泰亦能提供最高质量的标准规格测试。公司总部设立于台湾，并于北美、日本、中国与韩国等地设有分公司，凭借着先进的专业知识与卓越的测试技术，能满足不同产品于各个研发阶段的测试与验证需求。
