使用示波器进行功率测量必须知道的 7 大秘诀

第 1 个秘诀

通过计算平均值提高测量分辨率

在某些功率测量应用中，您需要测量大动态范围的值，同时还需要细致地调整分辨率，以测量参数的微小变化。除了使用高分辨率数字转换器之外，您也可以使用其他采集方法来降低随机噪声，增加测量的有效动态范围。例如求平均值和高分辨率采集。

求平均值要求测量的是重复信号。该算法对跨越多次采集的各时间段内的点求平均值。这样可以降低随机噪声，为您提供更卓越的垂直分辨率。

垂直分辨率每增加一位，需要计算多少平均值？答案是每计算 4 个样本平均值，便可将垂直分辨率增加 1 位。原理如下：

增加的位数 = 0.5 log2 N

N = 计算平均值的样本数

例如，对 16 个样本求平均值，垂直分辨率将增加：

位数 = 0.5 log2 16 = 2

因此，有效的垂直分辨率为 8 + 2 = 10 位。

这种算法在垂直分辨率为 12 位时效果最好，因为再继续增加下去，其他因数（例如示波器的垂直增益或偏置精度）将起到决定性作用。平均模式的优点是，它对示波器的实时带宽没有任何限制。缺点是它要求使用重复性信号，并会降低波形更新速率。

第 2 个秘诀

使用高分辨率采集提高测量分辨率

降低噪声的第 2 个方法是高分辨率模式，它不需要使用重复信号。Agilent InfiniiVision 3000 X 系列等现代化示波器在正常采集模式下可提供 8 位垂直分辨率（与大多数其他数字化仪类似）。然而与平均模式一样，高分辨率模式也只能达到 12 位的垂直分辨率。

高分辨率模式是对同一次采集的连续点求平均值，而不是对某个时间段内多次采集的点求平均值。在高分辨率模式中，您不能像在平均模式中那样，直接控制平均值数量。垂直分辨率位数的增加由示波器的时间/格设置决定。

当在较慢时基范围状态下工作时，示波器会连续过滤相继的数据点，并将过滤结果显示到显示屏上。增加屏幕上数据的存储器深度，也会同时增加进行平均值计算的点数。高分辨率模式下，扫描速度越快，在屏幕上捕获的点数就越少，因此效果就越差。相反，扫描速度越慢，在屏幕上捕获的点数就越多，效果也就越显著。

第 3 个秘诀

使用交流耦合，去除直流偏置

如果您正重点研究信号的纹波，可能并不关心其直流偏置。通常，纹波和噪声与电源电压相比是极小的。如果您使用示波器的动态范围对这种偏置进行定量测量，那么在遇到更微小的信号细节时，可能无法进行深入分析。将示波器的耦合设置为"交流"，将会从测量结果中去除直流偏置，最大限度提高测量的线性度和动态范围。

第 4 个秘诀

使用示波器和探头限制带宽

这种降低噪声、增加动态范围的方法虽然简单，但常常被忽视。电源信号内容与示波器的标称带宽相比往往低得多（kHz 至几十 MHz 级别）。多余的带宽不会传输任何信号信息，只会给测量带来额外的噪声。

大多数示波器使用专用的硬件滤波器来解决这个问题――通常是 20 至 25 MHz 低通滤波器。硬件滤波器与软件滤波器相比的一个优势是，它不会影响示波器的更新速率。

另一种方法是使用探头来限制带宽。测量链的带宽受其"最弱一环"的限制。500 MHz 示波器配备 10 MHz 探头，其带宽将会是 10 MHz。安捷伦提供了多种无源、有源的电流和差分探头，总有一款探头的带宽会适合您的特殊测量。

第 5 个秘诀

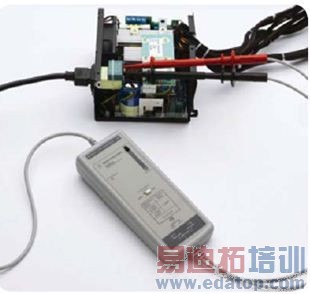

使用差分探头进行安全、精确的浮置测量

示波器探头上的接地引线通过 BNC 连接器的外壳连接到机箱。出于安全考虑，示波器的机箱通过电源线的接地插头连接到接地参考面。示波器与电源的接地方式不同，两者之间可能产生冲突。许多令人感兴趣的信号是以电势而不是以接地作为参考的（浮置）。电源设计人员采用各种方法来克服这一测量限制。

最常用的方法是，通过削除电源线的防护接地插头，或在电源线路中使用隔离变压器，使示波器"浮置"（隔离）。T这种实践方法非常危险，因为它有可能在示波器机箱上形成高电压。此外，使用浮置示波器进行测量，可能导致测量结果不精确。
