PCIE 3.0 的接收机物理层测试方案

录入:edatop.com    点击:

三、力科的PCIE 3.0 接收机测试方案-PeRT3 Phoenix

力科的PeRT3 (包Eagle 和Phoenix 两种型号,Phoenix 速率更高)误码测试系统的全称为具有协议使能的接收机和发射机容限测试仪,也是行业内唯一一款带有协议握手能力(Protocol Aware )的误码测试仪。PeRT3 具备了BERT 的Pattern Generator 和Error Detector功能,可以对输入信号注入不同频段的随机抖动和固有抖动,而且独有的协议层分析能力可以对被测件进行初始化和遥控,控制其进入或者退出环 回模式,使接收机测试更加方便和快捷,还可以测量Frame Error Rate ,并识别和记录协议层的错误。PeRT3 Phoenix 内置三阶去加重/预前冲、具有基于协议握手能力设置被测件进入Loopback 环回模式、能够过滤掉为了传输同步增加或者减少的SKP 码;内置有PCIE 3.0 的接收机测试所需要的抖动源(SJ、RJ 、差模抖动、共模抖动等)。

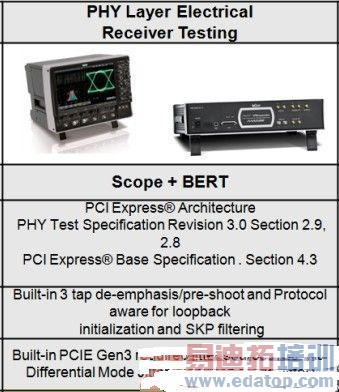

PCIE 3.0 的接收机测试需要PeRT3 和示波器 (推荐SDA830Zi-A ),需要示波器用于对误码仪PeRT3 的校准:

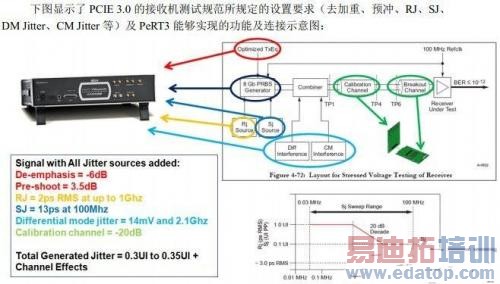

下图显示了PCIE 3.0 的接收机测试规范所规定的设置要求(去加重、预冲、RJ 、SJ、DM Jitter 、CM Jitter 等)及PeRT3 能够实现的功能及连接示意图:

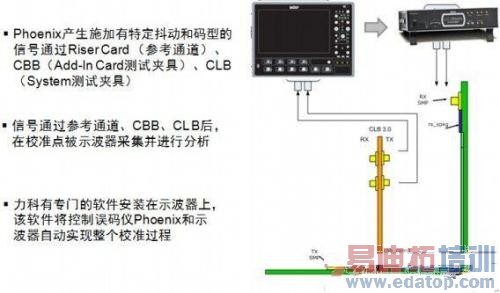

PCIE 3.0 接收端测试抖动源校准连接示意图:

PCIE 3.0 接收端测试抖动源校准连接示意图:

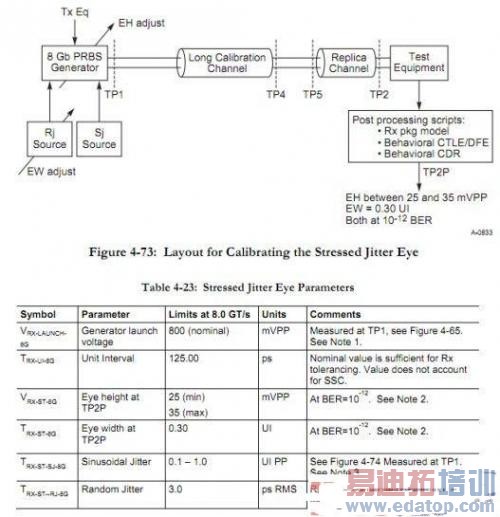

来自于PCIE 3.0 规范的接收机测试的抖动源校准连接图及要求:

来自于PCIE 3.0 规范的接收机测试的抖动源校准连接图及要求:

示波器采集到数据后会自动导入到Sigtest 中进行测试分析,眼图测试的后处理(包括CTLE/DFE/CDR 等可以在Sigtest 中完成,也可以使用力科示波器SDA830Zi-A 中的SDAII/EYEDOCTORII 软件完成),力科示波器中集成了Sigtest 软件。

PCIE 3.0 接收端抖动容限测试设置及连接示意图及测试结果:

PCIE 3.0 接收端抖动容限测试设置及连接示意图及测试结果

接收机测试推荐使用的码型为Modified Compliance Pattern ;对于Add-In Card 被测件来说,误码测试仪输出的100MHz 的时钟需要连接到CBB 板的时钟输入端口;对于System 被测件来说,CLB 板上来自于被测系统的100MHz 时钟输出需要连接到误码仪的参考时钟输入,经过规范要求的PLL 滤波后,用于驱动仪器的信号传输。误码仪做误码检测时需要过滤到为了信号同步而插入的SKP 码。
