采用TI 能耗测量IC简化辅助计量
一旦计算出能耗测量结果,即可利用辅助计量表自身或一个远程终端上的 LCD进行显示。MCU 可通过串行通信接口与 LCD 驱动器或无线通信模块相连。倘若采用的是分路电阻器和分压器之类的非隔离传感器,抑或 AFE 和 MCU 以馈电线电压为基准,则应对连接至其他采用不同基准电压的器件或系统的所有线路进行隔离,这一点至关紧要。可采用光耦合器或电容性隔离 IC 来实现这种隔离。
使用低功率组件的能耗测量系统可采用简单的电容式电源供电。然而,电容式电源不能提供用于驱动 RF 收发器的足够电流。采用 Wi-Fi™ 或 ZigBee® 技术传送能耗数据的辅助计量表将需要一个额外的 NPN 输出缓冲器或变压器以及开关式电源,用于为 RF 收发器供电。
校准
由于组件和传感器容差的缘故,计量表之间可能存在能耗测量值的差异。公用事业公司提供的电表有着严格的精度要求,而且在每个电表上都必须对由于组件容差造成的误差加以校准。然而,诸如智能插头和电器电度表等辅助计量表的精度要求往往比较宽松,因为它们的测量结果并不用于收费目的。设计的校准常数可在开发期间确定并写入 MCU 闪存之中,因而不必在生产过程中逐个单元进行校准。预计采用这种方法可实现 <3% 的准确度。该准确度在许多辅助计量表应用中均可满足要求,而且校准的免除还能在生产中节省大量的成本。
MSP430AFE2xx 能耗测量 IC
MSP430AFE2xx 能耗测量 IC 在单个封装中集成了多个 24 位 Σ-Δ ADC、可编程增益放大器和一个 16 位 MCU。该器件配套提供了用于执行能耗测量计算任务的 TI MSP430™ MCU Energy Library4 软件。

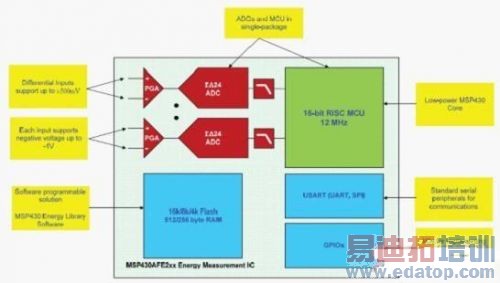

图 5:面向能耗测量应用的 MSP430AFE2xx 的特性
当把 MSP430AFE2xx 能耗测量 IC 应用于辅助计量表时,开发人员将会体验到以下的主要特性与优势:
高集成度
MSP430AFE2xx 集成了多种能耗测量所需的组件,包括 ADC 和 MCU。这使得低成本和小占板面积辅助计量表设计能够采用极少的组件。除了能耗测量之外,MSP430AFE2xx 还可根据需要用于运行其他的小应用程序。
多个 24 位 Σ-Δ ADC
内置的三个 ADC 皆可支持 ±500 mV 的差分输入电压,因此来自电流传感器的输出无需电平移位即可直接馈送至 ADC。另外,ADC 输入还支持高达 -1 V 的负输入电压,所以同样允许来自 AC 馈电线的分压电压信号直接连接至 ADC,而不必进行额外的电平移位。
MSP430AFE2xx 提供了多达 3 个具有 24 位分辨率的 Σ-Δ ADC。这些 ADC 能在很宽的负载电流范围内提供公用事业级 (< 0.1%) 的准确度。ADC 的同时采样特性消除了电流和电压样本之间的固有延迟,并且不再需要进行软件校正,这在顺序采样法中是一反常规的。
低功耗
MSP430AFE2xx 能耗测量 IC 具有低功耗特性,这一点对于拥有依靠低成本电容式电源给器件供电的能力十分重要。
软件可编程性
TI 提供的 MSP430™ MCU 能源库 (Energy Library) 和代码范例有助轻松快捷地实现基于 MSP430AFE2xx 的能耗测量计算。
诸如 MSP430AFE2xx 等软件可编程解决方案的一项关键优势是其为系统设计人员提供了根据特定的应用要求对解决方案做适应性调整的灵活性。例如:系统设计人员可执行一种非标准的通信协议,以将能耗数据发送到主处理器或远程终端。软件可编程能耗测量 IC 的另一项优势是可在生产过程免除校准工作。
串行通信接口和 GPIO
MSP430AFE2xx 允许通过标准的串行接口(如 SPI 或 UART)传送能耗数据。其另外的 GPIO 可用实现 LCD 接口、LED 脉冲发生或者与诸如按键等输入相连接。
