  通道跟踪


  通过启用通道跟踪,WLAN分析工具包可估计前导包和数据的通道响应,然后将该响应作为整个包的通道频率响应估计。如禁用通道跟踪,该工具包可估计长训练序列(LTS)的通道响应,然后将该响应作为整个包的通道频率响应估计。

\

图10. 启用通道跟踪的效果

正交偏移补偿

  WLAN分析工具包也可以补偿由于发生器/DUT引起的相位偏移。图11显示了带正交偏移的信号。正交偏移补偿最适用于带大量点的调制方式(如256 QAM)。

 \

 图11. 带正交偏移的信号

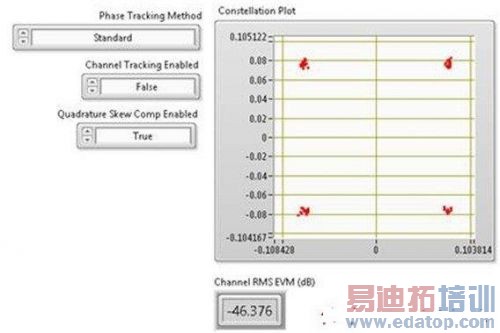

  256-QAM信号图(已放大为仅显示4个符号)显示了正交偏移补偿的效果。

\

图12. 启用相位偏移补偿的效果

  添加减损

  NI WLAN生成工具包也可以在生成信号中增加减损并查看DUT的响应。通过WLAN生成工具包可添加以下减损:

  载波频率偏移

  采样时钟偏移

  IQ减损

  增益失调

  直流偏移

  正交偏移

  定时偏移

  载波噪声比

  传输频谱屏蔽

  802.11ac要求强制80 MHz频谱屏蔽测试。可选项也包括80+80 MHz和160 MHz频谱屏蔽测试。80 MHz段可以为连续或非连续(在不同波段中)。

\

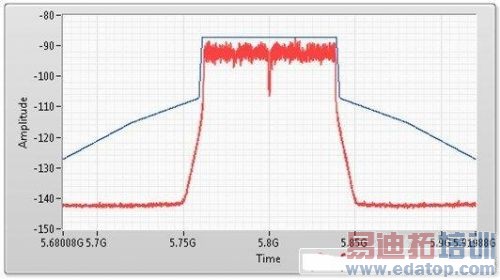

图13. 80 MHz 802.11ac信号的频谱屏蔽测量

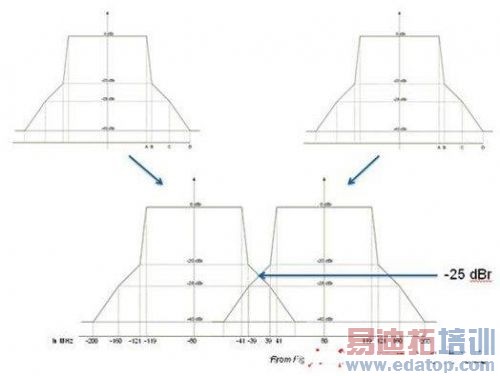

  工程师可以通过两个同步的发生器或分析仪生成并采集80+80信号。如图14所示,如果两段属于不同波段,将在每段中应用常规80 MHz频谱屏蔽,但当两段属于同一波段并且为连续时,将在信号中应用叠加的频谱屏蔽。

\

图14. 80+80 802.11ac信号的频谱屏蔽测量
