位移测试系统设计原理及应用方案

3.3 位移测试系统的VI设计

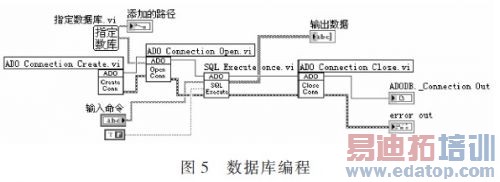

数据存储与调用。程序设计时，采用数据库对数据进行存储、读取。建立一个Access数据源，通过ADO数据库访问技术，充分利用ADO的灵活性，通过编程模型实现对数据库的操作，执行用户命令，实现对数据的管理。利用ADO技术的LabVIEW数据库访问包——LabSQL，用户可以直接在LabVIEW中以调用子VI的方式实现对数据库的访问。数据库编程如图5所示。

4 现场试验

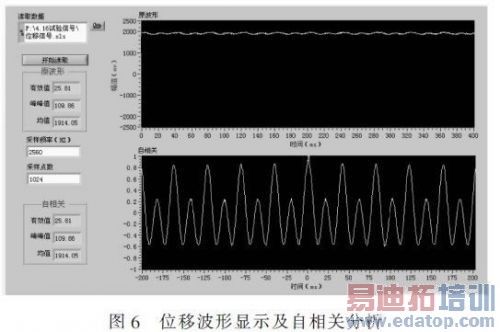

在对数据进行采集前，要给系统进行调试，保证采集的数据在数据采集卡的规范范围内，确保数据采集卡的输出波形与实际波形相符合，只有达到这个要求才可进行数据采集，保护数据采集卡的安全性。调试好后直接退出，进行数据采集操作。否则要重新调试，直到符合要求方可进行后续操作。然后将传感器安装在齿轮泵的轴向外沿，将采集处理的信号在位移测试系统的前面板上显示出来，如图6所示。

从位移的原波形中可以看到位移信号为一个周期信号，这也可以从自相关图中判断出，因为其自相关函数波形不衰减，为同频率的周期信号。


5 结论


通过对位移信号的采集和分析，所设计的位移测试系统显示、分析出来的信号波形与液压系统的实际运行工况相符合。从而验证了此开发平台的有效性，也为进一步对机器及其零部件的运行情况、在线监测、故障诊断提供了一个直观便捷的分析平台。
