数据采集系统中子样脉冲顶部斜率变化预测技术

录入:edatop.com    点击:

  由于子样幅度具有较大斜率,因此当第三次增益调整完毕,确定为210放大倍数后,子样幅度仍在不断增加,完全有可能出现如图3所示的情形,输出大于8V,甚至超过10V。然而系统的ADC所能表示的最大输出电压为8.192V,这时各位尾数已全为"1"。如果放大器输出的子样幅度大于8.192V,那么势必造成ADC的各位输出都为"1",仍不能表示该采样的真实幅度,这将导致地震勘探采集精度受到影响。

\

\
  微分补偿电路的作用及原理

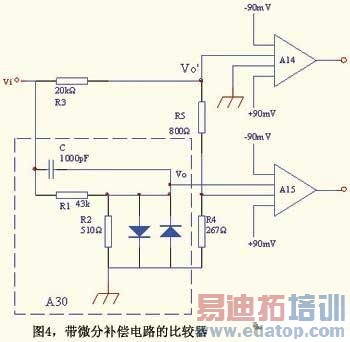

  为了克服上述问题,于是在比较器中设置了微分补偿电路A30,用于预测子样电压的变化趋势,与比较器A14、A15相配合,使放大器对正在处理的子样合理选择增益。带微分补偿电路A30的比较器见图4,A30由电容C、电阻R1、R2构成,两个二极管为限幅二极管。

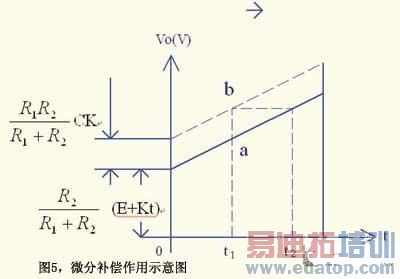

  微分补偿电路的作用见图5,显然,无微分补偿电路时,在t1时刻增益调整方向是根据a点的幅度值确定的。而加有微分补偿电路后,t1时刻增益调整方向是依据b点的幅度值确定的。也就是说,比较级由于微分补偿电路的作用,在输入信号的t1时刻,便预测到了输入信号t2时刻的幅度值。
