应对IEEE802.11ac生产测试挑战

3.高密度调制

802.11ac规定OFDM模式采用256QAM调制方式。256QAM调制密度是过去WLAN标准最高密度调制方式64QAM的四倍。高速率传输所需传输信号质量高于以前WLAN调制编码方案。表4列出各种802.11ac调制方式的误差向量幅度(EVM)或接收星座图误差(RCE)要求。无论信号带宽多大，这种要求都是一样的。

表4：802.11ac的EVM要求。

如图7所示，EVM特性受相位、频率和幅度误差影响。高阶调制、多点定义星座图，意味着不同符号的信号振幅存在很大差别。采用高阶调制时，信号所受非线性和相位噪声等影响会变得更加突出[8]。

图7：可视EVM。

为了精确测量802.11ac信号，测试设备的残留EVM必须显著优于表4所示的最低EVM要求(即-32dB，256QAM)，否则会影响产量。这要求相对于测试过去的WLAN标准，802.11ac测试设备必须具有更加出色的相位噪声和线性特性。

Aeroflex基于PXI 3000系列的WLAN测试解决方案优异的EVM特性，可以轻松满足802.11ac要求。如表5所示，这些数值反映了发射机和接收机未采用均衡情况下(即人工生成较低测量值)的残留EVM。

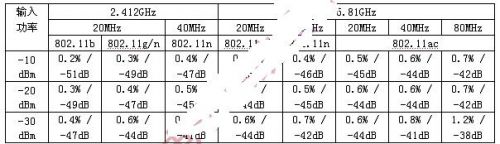

表5：Aeroflex PXI 3000平台WLAN测试典型残留EVM/RCE特性。测试结果包括接收机和发射机残留EVM/RCE。无均衡。

4.测试速度

生产测试速度和产量是两个最重要的生产指标。802.11ac是目前增加的一种测试设备，对于生产WLAN保持可接受的低价位，以及在消费电子设备中的普及具有重要意义。802.11ac的价位必须与过去WLAN标准的价位相当。因此，802.11ac测试设备在高速校准和验证设备和组件，同时保证精度和可靠性的基础上，达到可观的产量是十分重要的。

Aeroflex 3000系列PXI模块化RF测试平台满足测试速度和重复性要求。这是通过产品大量创新设计实现的，包括快速准确的硬件切换、优化软件架构、流水线技术，以及测试序列化进一步提高设备利用率。表6举例说明802.11ac采用Aeroflex PXI 3000系列的测量时间。

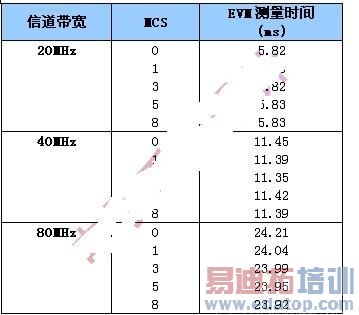

表6：测量时间包括捕获、传输和分析。每项测试分析16个符号。测试结果是重复25次的平均值。
