LabWindows/CVI虚拟仪器设计技术场景与游戏设计之： 移动控件

4.1 移动控件

4.1.1 移动控件设计方法

在应用程序中，面板是可以拖拽的，其他控件因不具备Movable 属性而不能移动。通常情况下，在运行时，控件设计好后很少会被移动到其他位置或者改变大小尺寸，而在程序设计阶段却需要经常改变。在程序运行期间，某些控件会影响界面的美观性，希望把它们挪个位置，以使界面更完美。对于一些游戏类开发，控件的移动是必需的功能，而且需要支持键盘和鼠标移动控件。LabWindows/CVI 在…CVIxxtoolslibcustctrl 目录下提供了movectrl.h 、movectrl.c 、movectrl.fp 、movectrl.sub 等文件，可以在运行时状态方便地拖拽控件，改变位置与大小。

对于一般开发工具而言，如Visual Basic 控件具有MouseDown 事件，可在其中用全局坐标变量OldX 和OldY 记录下鼠标按下时的位置，并使全局布尔型变量标识为True 用以标志鼠标被按下。在控件的MouseMove 事件中，如果标识为True ，则使该控件的左边界在原来的基础上加上水平方向的移动量(x - OldX) ，上边界在原来的基础上加上垂直方向的移动量(y - OldY)。在MouseUp 事件中，使标识变为False，表示鼠标已松开。在LabWindows/CVI 中，由于鼠标不支持MouseDown 事件，主要采用相近的鼠标事件EVENT_MOUSE_POINTER_MOVE 和EVENT_LEFT_CLICK 来记录OldX 和OldY，为控件的鼠标拖拽操作提供了一种思路。

4.1.2 移动控件程序设计

（1）面板设计

编写一个运行程序时，利用鼠标调整Graph 控件的大小和位置，当鼠标放置于控件内时，显示手形，此时可以按下鼠标左键移动控件，当鼠标放置于控件右侧、下侧或右下角时，显示箭头形状，按下鼠标左键拖拽控件，可改变控件的大小尺寸。控件移动采用面板回调函数实现，控件尺寸改变采用Timer 定时器控制实现。面板设计如图4-1 所示，面板中主要控件属性设置如表4-1 所示。

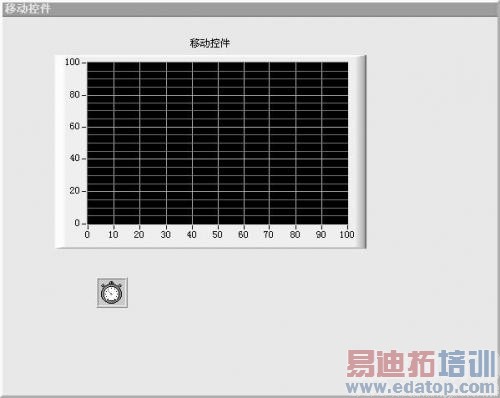

图4-1 移动控件面板

表4-1 控件属性设置表
