LabWindows/CVI虚拟仪器设计技术基本控件使用之： Tab 控件

1.4 Tab 控件

1.4.1 Tab 控件设计方法

Tab 控件类似分隔标签或一组文件夹上的标签，使用Tab 控件可以在应用程序窗口或对话框中的同一区域定义多个页面。该控件包含了一个或多个panel 面板集合。在设计时和运行时，可以设置其属性来控制Tab 控件的外观，如可设置标签以多行形式显示，将标签放在Tab 控件的上下左右各种位置，并可在标签上显示图标。

LabWindows/CVI 中的Tab 控件最初是由Panel 面板转换而来，控件中的每个页面都有自己的句柄（类似于面板句柄），可以认为Tab 控件是一个容器，里面包含了面板的集合，因此，Tab 控件内也可重复内嵌Tab 控件。正是由于Tab 控件具有这些特点与属性，在使用某些函数时，如SetCtrlVal 、GetCtrlVal 等时，参数中的面板句柄设置应区分是一般面板句柄还是Tab 页面句柄。

在LabWindows/CVI 中，Tab 控件是最为特殊的一个控件，这主要是因为引入了容器中的容器概念（笔者定义）。与其他语言最大的区别是，在LabWindows/CVI 中，一个面板即为一个容器，所有的控件必须放置在这个容器内，不允许在这个面板上存在其他的容器，如果换个角度，把容器看作句柄，也就是说，一个面板只有一个句柄，控件没有句柄，只有ID（ActiveX 控件除外），即使是Radio Group 这类控件，严格上来说也是由Tree 控件衍生而来，不具有控件句柄。这样设计的好处是，LabWindows/CVI 的消息传递是扁平化的，只在一个容器中进行消息循环，事件响应及时；缺点也显而易见，不能设计出像Visual Basic 或Delphi 中非常完美的控件组或页框（如Frame），但这也是LabWindows/CVI 设计的一大优点，简化设计思路，使程序设计者更加专注于逻辑系统设计而非语言本身。举例说明，如果在Visual Basic 或Delphi 中建有一个工程，Form （窗体）里面有一个Tab 控件，Tab 控件内嵌套一个Numeric 控件，可以对其进行属性操作，即获得或设置属性值；同理，在LabWindows/CVI 集成开发环境中也建有一个工程，Panel（面板）里面有一个Tab 控件，控件内嵌套一个Numeric 控件，则引用方法如下：

（1）Visual Basic 语句

赋值

Form.Tab.Numeric.value = 1

取值

x = Form.Tab.Numeric.value

（2）Delphi 语句

赋值

Form.Tab.Numeric.value := 1

取值

x := Form.Tab.Numeric.value

（3）LabWindows/CVI 函数

赋值（函数语句取自本例程）

panelHandle = LoadPanel (0, "Tab 控件.uir", PANEL); GetPanelHandleFromTabPage (panelHandle, PANEL_TAB, 0, &TabPanelHandle); SetCtrlVal (TabPanelHandle, TABPANEL_NUMERICTHERM, temp); 取值（函数语句取自本例程）

panelHandle = LoadPanel (0, "Tab 控件.uir", PANEL); GetPanelHandleFromTabPage (panelHandle, PANEL_TAB, 0, &TabPanelHandle); GetCtrlVal (TabPanelHandle, TABPANEL_NUMERICKNOB, &temp);

有意思的是，Visual Basic 和Delphi 对控件属性的引用中用了3 个"."，这3 个"."对应于LabWindows/CVI 的3 个函数语句，三种语言之间，属性获得或设置都是从容器到实例的逐次递进引用，逻辑上是相同的，只是表现方式不同，其逻辑关系如图1-9 所示。

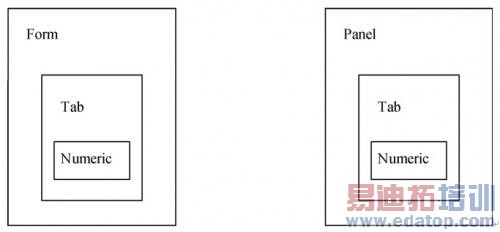

（a） Visual Basic 或Delphi （b）LabWindows/CVI

图1-9 属性获得或设置逻辑关系
