LabWindows/CVI虚拟仪器设计技术场景与游戏设计之: 打蜜蜂

录入:edatop.com    点击:

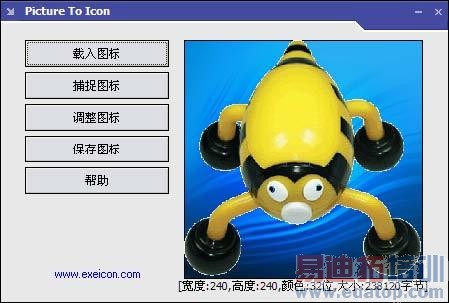

加到主窗口后,在右侧显示获得的透明图标文件,如图4-17 所示,点击保存图标按钮进行保存。至此,一个背景透明的蜜蜂图标就做好了,依次将飞机、炸弹、子弹等做成透明图标,以备程序中调用。

4-17 透明图标



4.5.2 打蜜蜂程序设计



(1)面板设计



编写一个打蜜蜂游戏,游戏一开始,蜜蜂开始移动,并每隔一段时间发射一颗炸弹,如果枪(飞机)被炸弹击中,则显示击中画面,并弹出游戏结束面板,点击重新开始则继续游戏,点击退出结束游戏。如果枪(飞机)发射的子弹击中蜜蜂,同样显示击中画面,弹出游戏结束面板。面板设计如图4-18 所示,面板中主要控件属性设置如表4-9 所示。

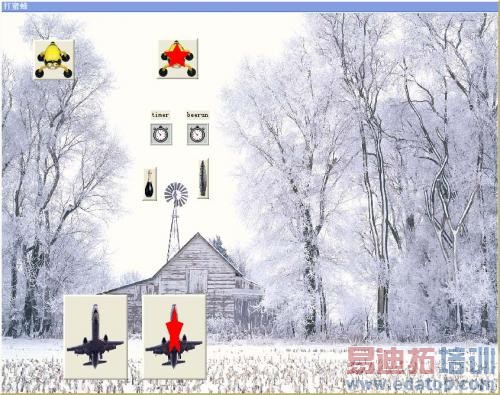

(a)打蜜蜂面板

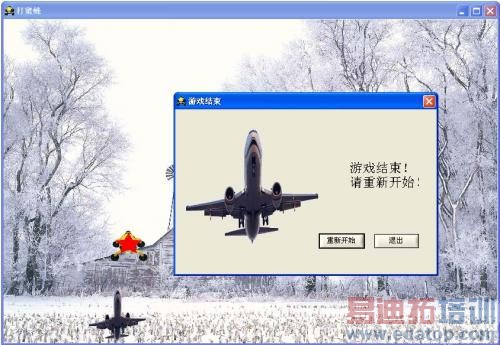

 (b)游戏结束面板

图4-18打蜜蜂游戏面板



表4-9控件属性设置表

常量名

控件类型

控件的主要属性

PANEL

Panel

标题:打蜜蜂回调函数:PanelCB



Load Image:backgraph.jpg

PICTURE_BEE


Load Image:bee.ico

PICTURE_SHOOTBEE


Load Image:shootbee.ico

PICTURE_GUN


Load Image:gun.ico

PICTURE_SHOOTGUN


Load Image:shootgun.ico

PICTURE_BOOM


Load Image:boom.ico

PICTURE_BULLET


Load Image:bullet.ico

TIMER

Timer

标题:timer 回调函数:timer Interval:0.010

TIMER_BEE

Timer

标题:beerun 回调函数:beerun Interval:0.100

PANEL_POP

Panel

标题:游戏结束回调函数:PanelCB

TEXTMSG

Text Message

默认值:游戏结束!请重新开始

CMD_RESTART

Command Button

标题:重新开始回调函数:restart

CMD_QUIT

Command Button

标题:退出回调函数:quit
