ZigBee RF实体层测试挑战

　
在不使用平均法及考虑宽频PSA量测信号旁带的情况下，二者的结果有相当高的一致性。
IEEE 802.15.4 / ZigBee发射器量测
89601A VSA软件可让测试工程师任意修改设定以进行实验和测试，例如研究问题、改善设计、及瞭解发射器测试的测试参数。根据经验，瞭解相关的量测参数，将有助于 提升测试效率。既然瞭解使用设定和记录的好处，下一个合理的步骤就是使用巨集功能，依据这些设定和记录来进行设计。89600全系列产品都使用 VBScript作为巨集程式语言。VBScript是以Visual Basic程式语言子集为基础的一种受欢迎的描述语言（scripting language）。89601A提供了记录、储存、执行、叫出及编辑巨集所需的一切工具。编辑可以在程式中，或使用外部程式码编辑器来执行。

89600 VSA软件环境中的这种自动化操作，为试验不同的程序和例行程式（routines）提供了良好的基础。它以视觉的方式，来说明如何取得量测。举例来说， 这很可能是测试工程师第一次将使设备自动化（将设备设定在正确的发射状态）的外部软体与测试结果结合在一起，而且还可以根据初步的手动测试和评估，来微调 测试自动化的过程。

在自动化过程的下一个阶段，必须开发能够在测试计画范围内，将设备控制与测试特性分析更紧密整合在一起的软件。89601A向量信号分析仪软件为其元件物 件模型（Component Object Model），提供了一个应用程式介面（即COM API）。量测、计算和显示物件，都可被用来控制量测设定、撷取结果及整合到测试计画中。这些物件可供任何实作自动化的应用软件、程式设计工具或语言所使 用，包括Agilent VEE、LabVIEW、Visual Basic和Visual C++。

如果在开发自订软件之前已经有使用巨集，则许多程式码都可被拿来运用。在一些情况中，记录巨集并直接利用结果，会比使用每个简单作业的COM API参考说明来得快。此外，也可使用程式来执行已在使用中的巨集，并利用现有的设定档案。

如同之前的讨论，在选定的软件环境中开发自订测试的步骤并没有太大的改变。比如下列的范例程式便是使用图1的安捷伦图形化程式语言Visual Engineering Environment（VEE）开发而成的。这个程式会实作一项测试计画，以完成一些重要的发射量测。
　

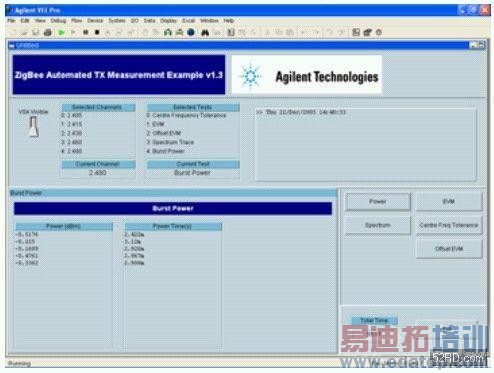

图2：Agilent VEE ZigBee发射器自动量测范例

IEEE 802.15.4 / ZigBee接收器量测
经由控制N4010A任意波形产生器，可执行ZigBee设备的接收器测试。以接收器的灵敏度为例，在这项测试中，N4010A内建的任意波形产生器可用 来将封包传送到DUT，并且降低功率位准直到达到错误标准。以下图表是使用Agilent VEE来控制设备和仪器，以执行接收器灵敏度和链路品质测试的结果。
