ZigBee RF实体层测试挑战

在以上所有的情况中，都必须使用适当的设备，在最快的时间内完成开发，而此设备必须能够自动化，以便在整个生命周期中提供可追踪的结果，同时还得具备弹性 和经济的优点，以解决实验室广泛使用的需求与营运上的压力。以安捷伦的N4010A无线连接测试器解决方案为例，它是一台单机测试器，可用来解决许多 ZigBee开发人员及处在此"食物链"不同环节的工作人员所面对的各种RF挑战。不论采取何种方法来完成成品，在测试与量测的需要上都一样重要。此外， 在整个开发过程中，也值得考虑未来的测试需求，例如在选定的软件环境中应用自动化测试方法。  Agilent ZigBee解决方案

89601A向量信号分析软件是一个基于PC的套装软件，被设计用来量测大多数数字调变信号的RF和调变品质。大量的解调器、滤波器、显示图和分析工具， 使这个软件很适合用来评估及除错研发实验室中的调变信号。就802.15.4 / ZigBee而言，这个软件针对三个不同的频带提供了解调预设（presets）。
　

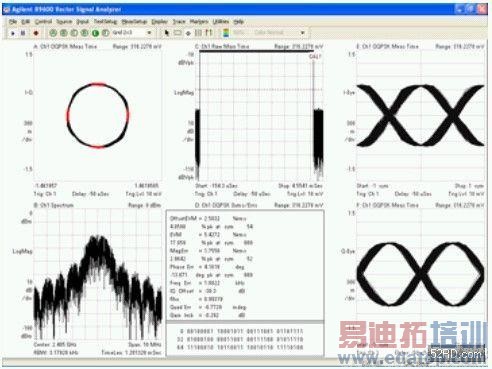

图1：Agilent 89601A ZigBee 2.4 GHz解调画面

　
ESA频谱分析仪提供弹性的遮罩测试，而89601A也可以用来延伸它的能力。PSA系列频谱分析仪亦提供弹性的遮罩测试，但透过弹性的解调选项（选项 241），还可提供ZigBee信号的数字调变分析，包括EVM、偏移EVM、眼图和星状图。在产生信号方面，ESG系列向量信号产生器针对IEEE 802.15.4 / ZigBee信号提供了即时产生任意波形的能力。

针对新兴通信的研发、整合和验证及制造，Agilent提供N4010A无线连接测试器，它可为研发到生产的各个环境提供可追踪的量测。将N4010A搭 配89601A向量信号分析仪软件使用，可执行一系列完整的ZigBee发射器测试，而N4010A内部弹性的任意波形产生器，则可用来设定、排序及播放 接收器测试所需的信号。ZigBee信号可透过以下几种方式来产生或取得：使用Matlab之类的程式、从设备撷取实际的信号并下载到N4010A存储器 或搭配安捷伦的其他仪器来产生，还可提供依据的标准（traceability）。比方说，以下是N4010A单机测试器搭配89601A VSA软件与具备最高IFBW（10MHz）的PSA的量测结果比较表。
　

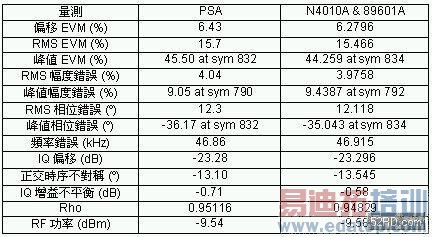

表1：N4010A无线连接测试器搭配89601A VSA软件 vs. PSA的解调结果摘要表
