基于NI PXI Express平台的石油管复合挤毁试验机控制 与数据采集系统搭建

录入:edatop.com    点击:

试验参数配置完成后,点击软件主界面上的"开始"按钮,此时弹出窗口,要求操作人员输入存盘路径和文件名,保存数据文件和配置文件,便于数据回放和下次调用。开始试验后,弹出液压系统、高压水加压系统、高压气加压系统监控界面,如图6至图8所示。界面上包含所有执行元件的启停开关与工作状态,以及监控传感器的反馈值,替代了硬件指示灯、按钮以及传统的二次仪表。

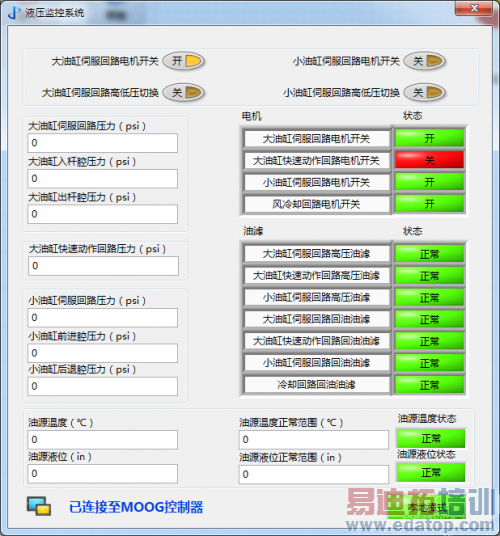

液压系统监控界面

图6 液压系统监控界面

高压水加压系统监控界面

图7 高压水加压系统监控界面

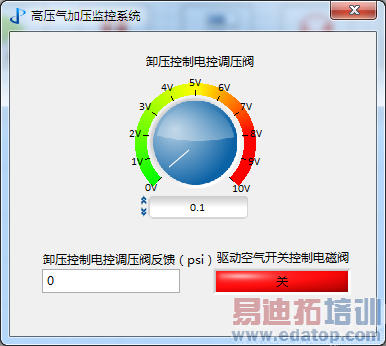

高压气加压系统监控界面

图8 高压气加压系统监控界面

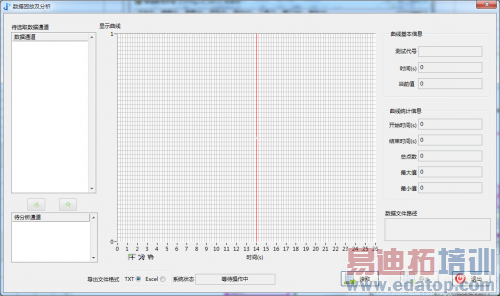

试验结束后进入数据回放界面(图9),能够查看试验数据并完成简单的数据分析和导出。

数据回放界面

图9 数据回放界面

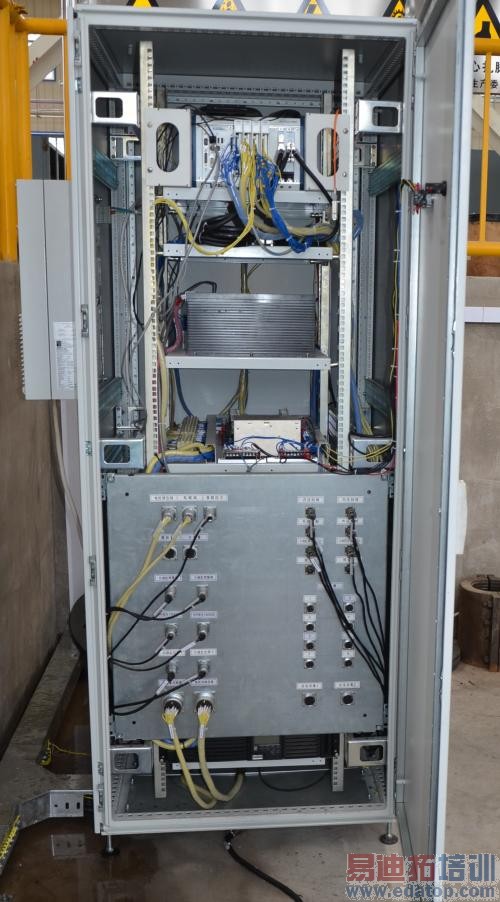

PXIe-1082 8槽3U机箱在现场主控制柜内的安装如图10和图11所示。考虑到机箱发热较大,将其安装在主控制柜顶部,并且在控制柜侧板安装外挂式空调。

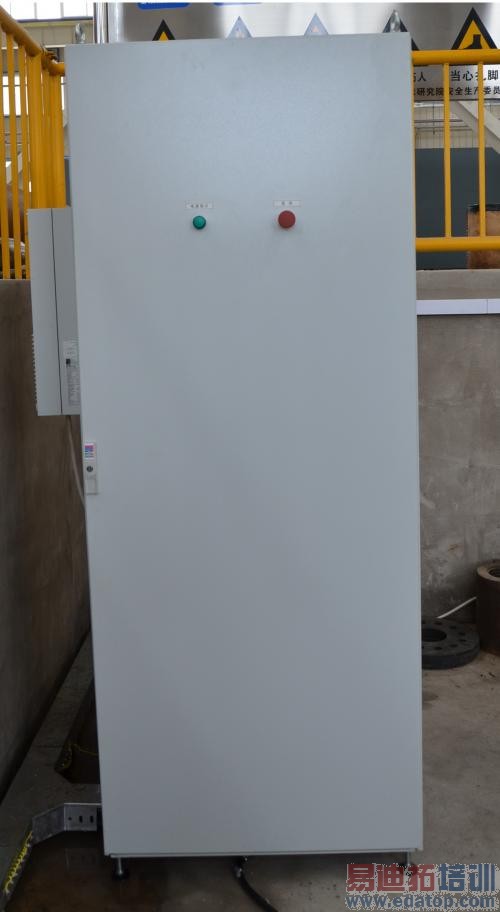

现场主控制柜实拍图片

图10 现场主控制柜实拍图片

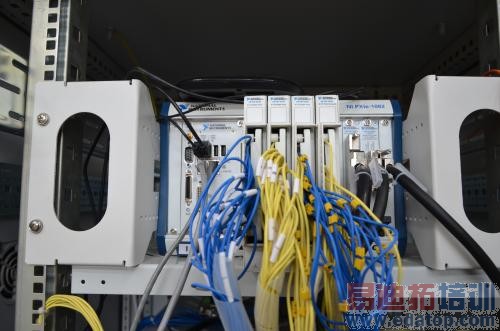

PXIe-1082机箱在主控制柜内安装图

图11 PXIe-1082机箱在主控制柜内安装图

五、总结

使用NI PXI-E平台完成了石油管复合挤毁试验机的控制与数据采集系统搭建。硬件方面充分利用NI板卡的多种功能,用尽可能少的板卡搭建集中式控制与数据采集系统,满足系统整体稳定性要求。软件方面,利用LabVIEW 2011 软件开发平台的并行处理特长,完成多物理量并行闭环控制和数据同步采集。

这一基于NI PXI-E平台的集中式控制与数据采集系统作为试验机的心脏,强有力的支撑着石油管复合挤毁试验机稳定、高效运转。同时,这一应用方案在石油装备领域具有示范意义,有助于NI PXI-E平台在石油行业的推广。
