宽带阻抗测量仪的设计——信号发生电路设计
1.1.3 DDS芯片的选择
目前,市场上性能优良的DDS产品己不断推出,Qualcomm公司的Q2220,Q2234,Q2368等产品。
Q2334在30MHz的时钟上可以高达0.007Hz的频率分辨率提供10MHz以上的信号,而幅度量化噪声低于信号幅值72dB,但由于价格昂贵,因此主要用于扩频通信、电子战等尖端领域;Sciteq公司相继推出了系列化的DDS产品,其中ADS-431,时钟频率1.6GHz,可正交输出,分辨率1Hz杂散-45dBc,捷变时间30ns;美国Stanford公司也相继推出了系列化的DDS产品,如STEL-2171,GaAs电路,时钟频率1GHz,分辨率0.3Hz,杂散-55dBc,捷变时间25ns,这两种都需要直接输入比较高的系统时钟频率,而且采用GaAs电路,价格昂贵。
现在流行的DDS产品以Analog Devices公司的最多,主要有AD7008、AD9830~AD9835、AD9850~AD9854等十几种芯片,形成了从0-120MHz的宽输出频率范围系列。
ADI公司的DDS产品具有高性能和集成了多功能,是市场上极具竞争力的小封装解决方案,并具有极高的性价比。本论文的方案使用Analog Devices公司推出的新一代DDS芯片AD9858,该芯片除了DDS内核电路以外还集成了其它高性能的功能部件,此外与其它的DDS芯片相比还具有很多优势,下面就对这个芯片做一介绍。
AD9858是ADI公司推出的一种高性能新型DDS芯片,具有1GSPS(千兆次取样/秒)速率、10位D/A转换器、快速频率跳跃和精细分辨率功能的单片DDS解决方案。
AD9858比先前的解决方案速度快三倍而功耗却未增加,和其它高速DDS产品不同,AD9858内部集成了DAC、相位/频率检测器和电荷泵,能满足设计者低相位噪音、低虚假能量、快速频率转换和宽带宽线性扫描的要求。其主要性能指标如下:1.具有1千兆次/秒的采样速率;2.集成有10位D/A转换器;3.具有单音、频率扫描及全睡眠三种操作模式;4.具有良好的动态性能:在360MHz输出时仍有50dBc SFDR(无杂散动态范围);5.具有4套32位可编程频率寄存器,14位可编程相位寄存器;6.内含一个32位控制字寄存器、一个32位频率增量改变字寄存器和一个16位单频点持续时间字寄存器;7.集成有2GHz的混频器;8.有简化的控制接口:10MHz的串行两线或三线外围接口及100MHz的8位并行端口;9.具有多路低功耗功能;可采用单端或差分参考时钟输入。
AD9858在内部时钟频率为1GHz时,其输出信号最高频率可达到400MHz,频率分辨率低于0.1Hz,频率转换时间最小值约0.0067μs,这些指标完全能满足本系统的设计要求,因此采用该DDS芯片作为信号发生电路的核心器件。
3.1.4总体设计框图

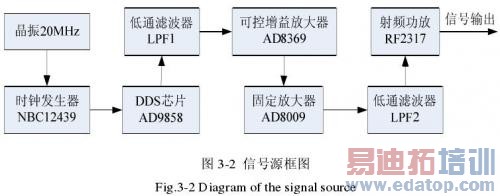

信号源的框图如图3-2所示。
信号源输出为正弦波形,频率、幅度可数控。可控时钟信号发生器NBC12439主要是为AD9858提供参考时钟,其最大输出为800MHz的时钟信号(AD9858可以输入高达1GHz的时钟信号)。通过对AD9858写入不同的控制字使AD9858输出的扫频信号频率满足不同情况下的测试要求。
一般情况下,AD9858输出信号的幅度范围不够,需对信号进行放大,放大电路的设计较为简单,为了便于对输出信号的功率控制使用了可控增益放大器,易于数字控制增益的大小;又因为在电力、通信等领域,所要求输出信号的功率会比较高,普通的运放难以达到要求,故使用射频放大器来提升信号的输出功率。
AD9858所产生的信号直接由器件内部的DAC输出,内部不含低通滤波器,故要对其输出信号进行滤波处理。
