基于凌华科技PCI-9846 的航空导航VOR信号综测仪设计

摘要：

以航空导航VOR（Very High Frequency Omnidirectional Range，甚高频全向信标）信号为例，用凌华科技PCI-9846高速数字化仪进行采集，并完成时域及频域的分析，解调后可以还原出方位信息，以此快捷地检验信号准确性。经验证，软件无线电在自动测试系统的应用可以大大节约成本，简化系统，并提高效率。数字化仪的相关性能指标可以满足需要。

引言

航空电子设备的测试要求利用有限的资源，构建功能多样化的自动测试系统。机载电子设备的信号多且复杂，涵盖了低频和高频信号、连续和离散信号，同时还包括一些非电信号。传统的测试系统采用分立仪器搭建，这种方法成本高，测量自动化程度低，扩展性差。随着民用航空运输业的发展，大部分机载飞行电子设备高度数字化、集成化，已不可能靠人工手动对其进行测试检查。所以目前世界各发达国家均采用自动测试设备完成此类工作。[1][2]

软件无线电的基本思想是以一个通用、标准、模块化的硬件平台为依托，通过软件编程来实现无线电台的各种功能，从基于硬件、面向用途的电台设计方法中解放出来[3]。自动测试系统对信号源的灵活性和全面性提出了更高的要求，传统的信号发生器难以满足需求[4]。与之相比，基于软件无线电的信号发生器由于它所具有的灵活性、开放性等特点，有着突出的优势，更加适应需要。同时，这也将为相关的教学研究提供便利。

将凌华科技PCI-9846H运用于自动测试系统信号源的测试和校准中，以航空导航VOR信号为例，对信号进行采集和处理，还原出基本信息。证明数字化仪的性能指标可以满足需要。

1.VOR信号

甚高频全向信标的基本功用是为机载VOR接收机提供一个复杂的无线电信号，经机载VOR接收机解调后，测出地面甚高频全向信标台相对于飞机的磁方位即VOR方位[5]。机载接收机接收到的空间合成VOR信号包括基准相位信号和可变相位信号，通过对两种信号相位的比较来实现定向。VOR工作频率范围108MHz~117.95MHz，波道间隔0.05MHz。

1.1 VOR基准相位信号

VOR基准相位信号（Reference Phase Signal）包括射频载波和9960Hz的副载波。射频载波的频率范围从108MHz~117.95MHz。9960Hz的副载波被30Hz基准信号调频，调制系数16，表达式为：

式中是副载波对射频载波的调幅系数，为副载波频率，为对副载波的调制系数，为基带信号频率，为射频频率。

基准相位信号在空间0°~360°各径向方位上辐射信号的强度和所含30Hz信号的相位都不变，辐射场的水平方向性图为一个圆。

1.2 VOR可变相位信号

可变相位信号（Variable Phase Signal）只包含单纯的射频载波，频率范围108MHz~117.95MHz。两对正交的边带天线分别辐射正弦调制边带波和余弦调制边带波，场强均按30Hz的规律变化，这样在空间就生成了一个30Hz正弦规律改变的调幅波，表达式为：

                （2）

式中是当前VOR径向方位角。

1.3 合成信号

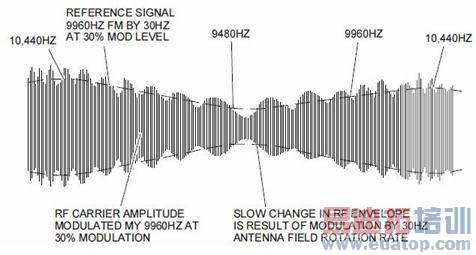

空间接收到的合成信号（Composite Signal）包括基准相位信号和可变相位信号的叠加，如图1所示，表达式为：

   （3）

接收机通过解调和比较二者的相位差得到方向信息。[5,6]

       图1空间合成信号

2.系统实现

采用以GPP(General-Purpose Processor，通用处理器)为基础的体系结构，直接用工控机进行数字信号处理。对于这种无线电系统，从实体上无法观察到一个真正的电台，它完全从软件角度解决无线电通信问题。由于通用机不是一个实时的同步系统，不适于严格定时采样信号的实时处理，只能通过中断来保持一定的同步。但是因其开放性、灵活性、可编程性和人机界面方面的优势，最接近理想的软件无线电，也更适于测试、教学和研究。

系统选用流水线形式进行连接，与信号流方向一致，具有很高的效率，时延短，处理数率高，可以一定程度上弥补GPP信号处理速度慢的不足。但是由于各模块之间采用实际电路互联，模块间耦合紧密，独立程度不高。如果系统功能改变，需要增加、去除或修改某一模块，牵扯到相应的模块变动，甚至总体结构的改变。因为设计目的是针对测试系统信号源的测试和校准，信号相对固定，不需要频繁变动，所以选用流水式结构，结构框图如图2所示[7]。信号的产生和处理由工控机完成，任意波形发生模块（Arbitrary Waveform Generator，AWG）实现波形输出（高频时需要用到数字上变频卡），如果做无线发射和接收时需要附加天线和射频放大器。信号的采集和数模转换由凌华科技PCI-9846高速数字化仪完成，转换结果可以实时显示，也可以保存成波形文件以便后续处理。

图2 系统框图
