使用Eye Doctor II工具分析解决测试着色难题

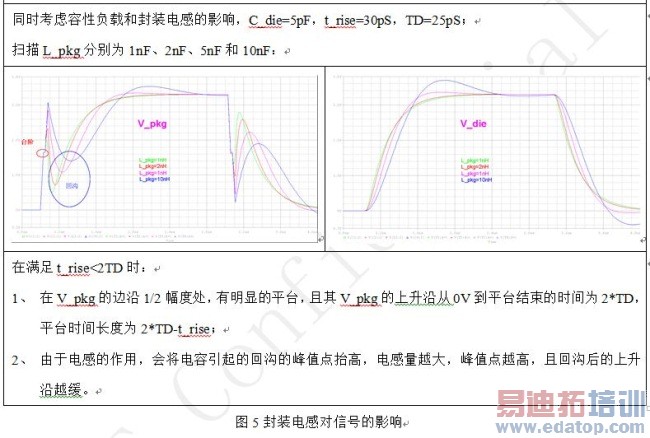

当传输线上的电气通路中出现串联电感时，该电感同样是与时间有关的负载。当电路中刚加上一个阶跃电压时，电感几乎没有电流流过，这会反射系数为1。电感的大小决定反射系数1能保持多长时间，如果电感足够大，信号幅度将会倍增。此后电感释放能量，其放电速度取决于LR电路的时间常数t=L/Z0(Z0为传输线阻抗)。

实践情况

对反射进行补偿的工具

在实际测试中遇到此类问题，需要对反射进行补偿，我们可以使用去嵌/仿真工具，但是这些工具通常都需要DUT的S参数。LeCroy公司高级信号完整性分析软件包Eye Doctor II提供的VP@RCVR（接收端虚拟探测）功能可以非常方便地利用大家所熟悉的端接模型对这种反射进行补偿。

该软件有两个模式："simulation"和"termination"。在"termination"模式下仿真端接点的信号波形以补偿基于不理想的接收端接电路带来的反射。"simulation"模式可用于验证"termination"模式的仿真效果。

基于LeCroy示波器的信号仿真工具JitterSim

为了配置端接模型并进行仿真验证，LeCroy的高级串行分析软件包SDA II提供的JitterSim工具可以非常方便地仿真发射机信号。在本例中，JitterSim产生一个41.2MHz的时钟信号，上升时间为500pS，由图7中F1(Z1)所示：

验证端接模型：

为了验证补偿的端接模型，我们可以使用VP@rcvr的"Simulation"模式和JitterSim产生的理想的发射端信号。在这个应用中，F2被设置为VP@rcvr中图7所示的"Simulated"模式。

信号为源端端接匹配电路，其负载电阻为5 Mohm的系统（负载电阻的阻值可以从芯片的IBIS模型中获取），Td设置为300ps, F2波形是基于端接模型的探测点的仿真结果波形。如果 F2 和实际测量到的信号形状非常一致，表示端接模型适合于补偿实际的端接。在本例中，利用电容 C=5pF、电感L=1nH，F2 和图 8 中的 M1（Z3）波形非常一致（M1为实际测量的信号波形）。
