实现RMS-OC 变换的RF集成电路

录入:edatop.com    点击:

从表1可知,真功率检波集成电路在移动通信中具有很好的特性,许多指标超过二极管和对数放大集成电路,达到实用的要求,特别是相对测量误差最小。另外,表中所用的热敏电桥和二极管都是著名功率计供应商Boton Electronies公司的产品51101型和51015型,单价要100美元,而对数放大集成电路和真功率检波集成电路的单价均在10美元以下。如果采用一般二极管,虽然价格可低到10美元以下,但是温度特性较差。

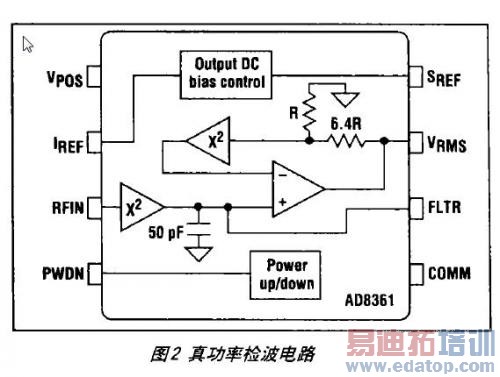

AD8361集成电路真功率检波的电路如图2所示。

AD8361集成电路真功率检波的电路

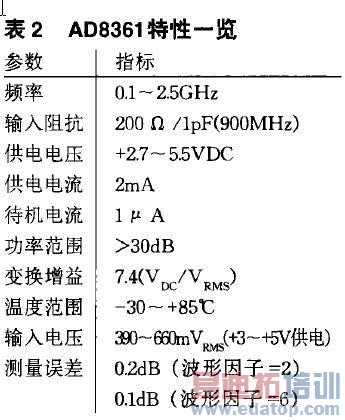

射频信号X施加到宽带X2电路,片上电容50pF将X2滤波,相当对X2求平均,滤波后的输出送至开方电路。开方电路由宽带运算放大器构成,在它的反馈环内接有另一个X2电路,结果是对X2进行反运算,获得开方函数,另外在反馈环内的电阻衰减器(R/6.4R)产生附加的7.4倍正向增益。实现这种均方根运算的AD8361集成电路的总传输函数是:Vo= 7.4V(RMS电压即直流输出电压是输入有效值电压的7.4倍。由于输出的直流电压就是RMS值,实现输入功率的真有效值测量。AD8361集成电路的主要特性如表2所示。


AD8361采用Si双极工艺, 8引脚微型SO封装。

真功率检波集成电路的应用

真功率检波产品的应用很广泛。特别是应用在峰值/平均值连续变化、峰值/有效值大于1的功率测量,如蜂窝(90OMH z)、PCS(1000MHz)和CDMA(180MHz)移动通信的接收机增益监视、增益自动控制、信号强度指示,发射机的功率控制、过荷保护、电平指示等应用。

在测量仪器方面,可实现手持式射频功率计,或增加数字多用表的功率测量功能,简化射频信号产生器的自动电平控制回路等。

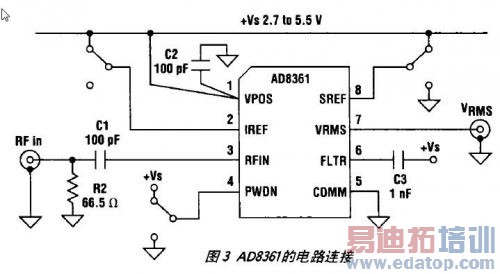

典型电路的AD8361连接如图3所示。

典型电路的AD8361连接

输入端并联电阻66.5欧的R2与集成电路的输入阻抗Zi并联构成50欧的输入阻抗; Cl是隔直流电容;C2是电源旁路电容引脚1接供电电振引脚4是电源控制;引脚2和8控制输出电压补偿值;引脚6可外接电容用于增大内部滤波功能。
