基于SIGLENT 可编程线性直流电源SPD3000系列 SCPI命名与Timer的运用

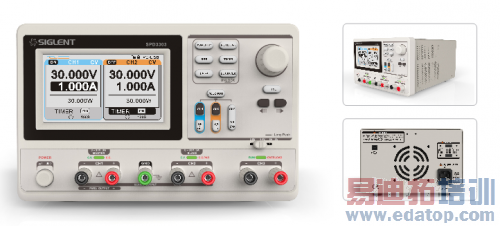

作为中国销量领先的数字示波器制造商—深圳市鼎阳科技有限公司近日推出了SPD3000系列可编程线性直流电源。这款电源顾名思义,属于可编程电源的范畴,支持SCPI命名集和定时器(Timer)功能,并且配备了4.3英寸真彩TFT-LCD显示屏,支持波形实时显示,其新颖的外观,可靠的性能,带给用户全新的体现。
笔者就从SCPI命名集和定时器功能入手,为大家介绍下SIGLENT SPD3000系列电源强大的编程功能。
一、SCPI背景介绍
SCPI的英文全称为:Standard Commands For Programmable Instrumentation,是基于NI-VISA(Virtual Instrument Software Architecture)通讯控制函数的命名集,进行远程控制首先需在PC 机上安装NI的驱动,然后将电源设备与PC相连接,利用上位机软件EasyPower 或NI 软件(Measurement & Automation)便可进行读、写命名等控制操作。
二、SCPI命名集介绍
SCPI 命令是通过USBTMC 对电源进行远程控制的指令,笔者仅列举部分命名集:
命令格式 | 简单描述 |
MEASure:VOLTage?CH1 | 查询指定通道输出端子上测量的电压值,若没有指定通道,则查询当前操作的通道 |
CH1:VOLTage 25 | 该命令直接设定当前操作通道的电压值 |
OUTPut CH1,on/off | 打开或者关闭选择通道 |
OUTPut:TRACK NR1 | 该命令选择操作模式:独立,串联,并联, NR1值(0,1,2)分别表示(独立,串联,并联) |
OUTPut:WAVE {CH1|CH2},{OFF|ON} | 该命令关闭/打开指定通道的波形显示功能 |
SYSTem:VERSion? | 用于查询软件版本信息 |
*IDN? | 查询机器相关信息 |
三:SCPI命名远程控制演示
1、用NI 软件(Measurement & Automation)进行测试:
获取CH1的电压值 显示CH1的电压值
2、用上位机软件EasyPower进行测试:

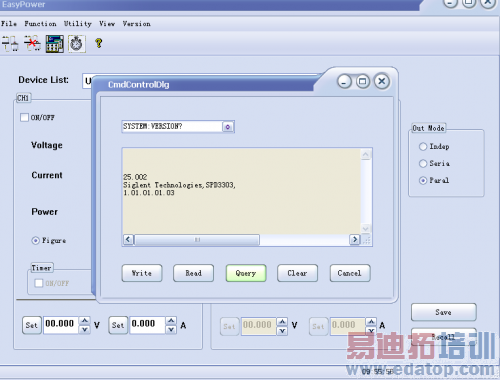

获取当前的电压值、机器型号和软件版本号
四:定时器(Timer)功能介绍
Timer支持面板实时编程,可实现5组定时设置和输出控制,也可通过PC进行控制,在PC上最大可支持20组定时设置和输出控制,并且可以设置循环次数。
每组设置之间相互独立,可以根据需要,设定参数范围内的任意电压和电流值定时器支持连续输出,且每组最长定时时间为10000 S,可提供用户简易的电源面板编程功能,同时,与完善的上位机软件相配合,实现全面的通信和控制要求。
通过定时器、上位机软件和远程控制命名之间的配合使用,可以很好的控制仪器 ,特别是在大型的工业控制中,具有非常广泛的运用空间。
笔者认为,SIGLENT的该款电源融合了时尚的设计元素,配备了4.3英寸TFT-LCD显示屏,具有强大的竞争优势,在加上其强大的面板编程和远程控制命令集,对电子线路调试、工业控制等领域具有非常大的实用意义,相信随着SIGLENT SPD3000系列电源大量的流入市场,将会受到更多用户的青睐,让我们拭目以待吧!
关于鼎阳
深圳市鼎阳科技有限公司(SIGLENT)是一家集研发、生产、销售、服务于一体的专业数字示波器等测试测量仪器生产厂家,公司为国家级高新技术企业,通过了ISO9001:2008国际质量管理体系认证、ISO14001:2004环境管理体系认证,是中国电子仪器行业协会会员,广东省仪器仪表协会会员。
历经多年发展,SIGLENT产品已扩展到数字示波器、手持示波表、函数/任意波形发生器、可编程线性直流电源、频谱分析仪等通用测试仪器。2007年,SIGLENT与示波器行业三巨头之一的力科建立了全球战略合作伙伴关系。目前,SIGLENT已发展为中国销量领先的数字示波器制造商。
...........................................................
