基于正偏噪声的太阳能电池检测方法--理论研究

1.1基于g-r噪声的太阳能电池材料深能级杂质检测

1.1.1 g-r噪声的产生机制与模型

在半导体材料或者是器件中，存在着能够发射或俘获载流子的各种杂质中心。根据它们在禁带中能级位置的不同，分别起着受主中心、施主中心、陷阱中心或产生-复合中心的作用。这些杂质中心对载流子的发射和俘获是一种随机事件，因此占据其能级的载流子数目随机涨落，同时引起导带电子或价带空穴的随机变化。

由此而产生的噪声称为产生-复合噪声，简称g-r噪声。当杂质能级低于费米能级若干kT时，该能级总是满的；当杂质能级高于费米能级若干kT时，该能级总是空的。所以，只有能量在费米能级附近几个kT范围内的杂质中心才对g-r噪声有明显贡献。浅施主能级或者是浅受主能级分别靠近导带底和价带顶，在通常的温度和偏置范围内，距费米能级较远，对g-r噪声的贡献甚微。因此，g-r噪声主要来源于禁带中部附近的深能级产生-复合中心和陷阱中心[47]。Hsu指出[48] p-n结的空间电荷区存在着由一个电荷控制的缺陷建立的势垒，这个势垒引起的双稳态的波动引起了g-r噪声。缺陷区的势垒要比二极管的无缺陷区低很多，因此，缺陷区的电流要比无缺陷部分大很多。

其中I是通过p-n结的直流电流，qΔV是有效势垒波动的数值，ΔAA为有效面积的相对变化，n为I-V特性曲线的理想因子。

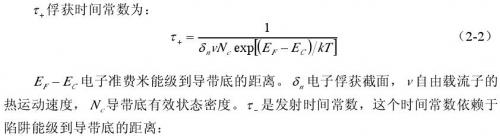

建立g-r噪声的模型需要定义两个时间常数+τ和

τ，+τ为g-r中心为空状态（没有电子占据）的时间，即俘获时间常数，

τ为g-r中心被电子占据的时间，即发射时间常数。在时间+τ内通过缺陷的电流为最大值，而在

τ时间内通过缺陷的电流为最小值。

1.1.2利用g-r噪声的太阳能电池深能级杂质分析
噪声作为半导体器件质量控制和可靠性评估的工具，已得到广大研究者一致接受和广泛应用。测试由于器件内部的潜在缺陷引起的噪声对器件质量进行研究的方法已经有很久的历史了。当Z.Chobola研究单晶硅电池时[46]，有20%的器件出现了g-r噪声。g-r噪声的出现说明在p-n结空间电荷区存在位错，并且这些位错中存在的金属杂质增强了噪声。从以上的说明可以看出g-r噪声的存在可以作为器件可靠性评估的工具。通过对太阳能电池正向噪声的测试可以发现，g-r噪声功率谱密度随正向偏压的变化与1/f噪声的不同[46]，见图2.1.

图2.1给出了文献中进行试验的204和206两个样品的电压噪声功率谱密度随正向偏置电压变化的曲线。在正向偏压为0.2V时，样品206的噪声功率谱密度要比204高一个量级，达到了5*10 -15 V 2 s.在功率匹配的条件下得到了最大噪声功率谱密度。样品206在电压0.3V到0.5V时出现了g-r噪声。图2.2给出了在偏压为0.42V时样品出现的g-r噪声的时域图像[46]。从图中可以看出噪声为双稳态脉冲噪声，时间常数分别为0.01s和0.2s.

当太阳能电池中出现g-r噪声时，说明太阳能电池内部存在深能级杂质，通过测试噪声功率谱密度随温度的变化关系，可以确定太阳能电池中深能级杂质的能级大小。

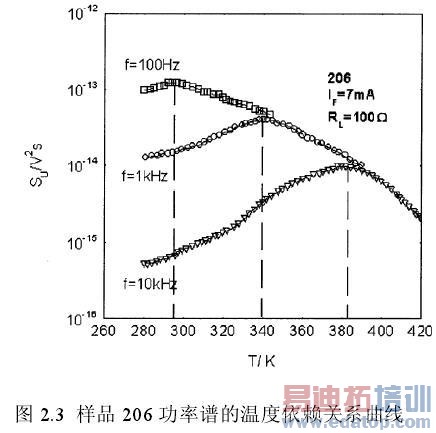

图2.3给出了样品206电压功率谱密度在280K到420K的温度范围内随温度的变化，出现了3个中心频率，100Hz、1K和10KHz.噪声电压是在100Ω的电阻上测量得到的[46]。电流常数为7mA.曲线中出现了一个尖峰，随着频率的降低移向低温区。峰值频率和温度为：100Hz/295K，1KHz/340K和10KHz/385K.

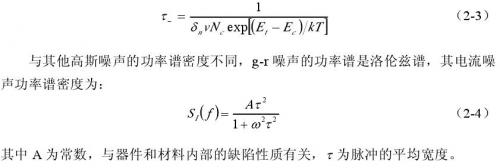

等式（2-4）中噪声幅值与τ有关，但是τ又依赖于温度从而通过测试噪声与温度的关系可以确定杂质的能级。从图2.3的峰值可以确定寿命τ和峰值处的温度。

假设，陷阱或是中心的激活能为ΔE，τ随着温度的变化满足如下等式：

图2.4给出了τT 2随1/T的变化曲线。从曲线的斜率可以确定出激活能为0.41eV.这可能是由于存在Fe「46」。
