宽带阻抗测量仪的设计——信号发生电路设计 (二)

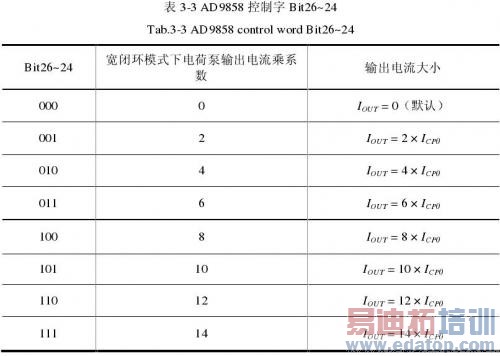

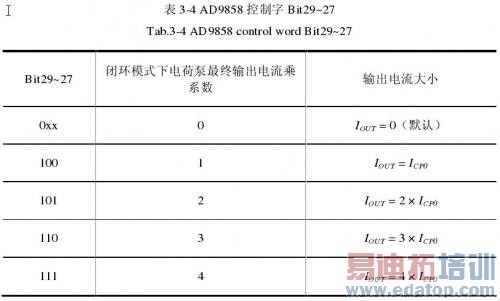

Bit29~27是电荷泵闭环模式下最终输出电流设置位，参见表3-4。

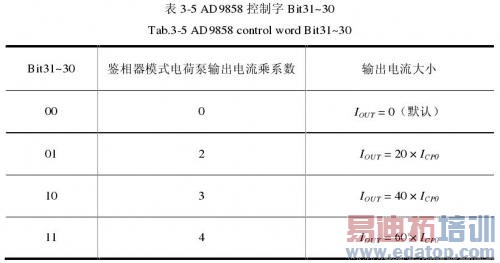

Bit31~30是鉴相器模式电荷泵电流输出设置位，电荷泵工作在鉴相模式时，电荷泵输出电流参见表3-5。

当AD9858工作在单音模式时，其输出频率由频率改变字（FTW）寄存器中的值决定，该寄存器的数值和输出信号频率的关系见式（3-1）。


N FTW = FO×SYSCLK（3-1）

其中FTW为频率改变字寄存器的数值；FO为输出信号的频率；SYSCLK为AD9858内部的系统时钟；N为32，是相位累加器的位数。

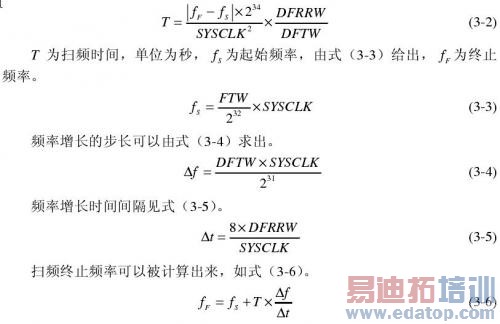

当AD9858工作在扫频模式时，起始频率由频率改变字（FTW）决定。频率增加量（即频率增长步长）由频率增量改变字（DFTW）设置。其值是一个带符号数，正值表示频率向上增长，负值表示频率向下增长。单频点持续时间字寄存器（DFRRW）的功能相当于一个计时器，由它决定频率增长的时间间隔大小，它是以内部时钟频率的8分频后作为时间基准的，所以最小时间间隔是1/8内部时钟，当对其写入0值时，表示停止扫频，AD9858没有扫频终止寄存器，即在扫频模式时，无法设定输出信号的结束频率。只能向单频点持续时间字（DFRRW）寄存器中写入0来终止扫频输出。这样，当在扫频时，就要先计算出扫频达到结束频率时的时间，时间一到就向单频点持续时间字（DFRRW）寄存器中写入0，以此来控制扫频结束时的输出频率大小，扫频结束频率与时间的关系见式（3-2）。

在扫频期间频率改变字（FTW）寄存器的内容不会改变，当要返回到起始频率时，只要向相位累加器自动清除控制位（Bit22）写入0即可。

AD9858有四个32位频率改变字（FTW）和四个14位相位偏移字（POW）它们被分成四个组，由引脚PS1、PS0进行选择。

相位偏移字（POW）用于改变输出信号的相位，它是14位寄存器，有三种方法可以进行相位控制：第一是静态相位改变，写一个14位字进入相位改变字，且保持该字不变，这样，输出信号有一个固定相位偏移。第二种方法是通过I/O口，不断写入新的相位偏移字，可以完成相位调制。这样速度较慢，受到I/O口最大输入速度的限制。第三种方法是通过引脚PS1和PS0进行快速相位调制。这时，要先对四个相位偏移字装入不同的值，通过PS1和PS0来快速选择四个相位偏移字寄存器中的一个，这种方法虽然速度高，但只有四个相位值。

在写入有关寄存器之后，AD9858并没有把它们写入DDS内核，只是存储在寄存器中了，所以还要通过外部引脚（FUD或PS1和PS0）进行触发，只有在触发之后，AD9858才把相关寄存器中的内容送入DDS内核，才能完成控制。当FUD信号变成高电平时，AD9858在内部信号SYNCLK的同步作用下，把寄存器中的内容送入DDS内核。或者当PS1和PS0改变时，也可以在SYNCLK的同步作用下，送寄存器中的内容进入DDS内核。

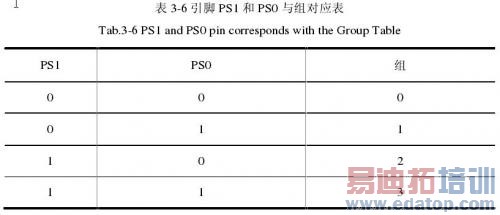

PS1和PS0的作用是选择内部四个组中的一个，每个组由一个32位频率改变字（FTW）和一个14位相位偏移字（POW）组成。其关系见表3-6。

当其中一组处于工作状态时，允许改变另外三组寄存器的值。要注意的是：当改变相位值时，频率值也跟着变化，所以在不希望改变频率时，要特别注意。本系统中，这两个引脚接DSP的地址线。
