电力变压器直流电阻的快速测量方法----恒流源的设计与试验(三)

录入:edatop.com    点击:

4.6.2恒流源的试验设计和试验数据

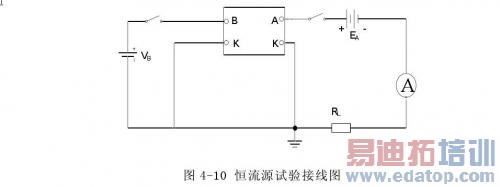

将组成恒流源的器件设计为一个模块,引出主电源与辅助电源的正负端子,测试恒流源的性能和得到其各种参数,设计实验电路如下

实验中主电源直流电压10V,辅助电源采用12V直流电源。

经分析和实验得出几点结论:

(1)恒流源工作在自身最大功率范围内,输出的电流不随负载的变化而变化。功率大小为P=VAK*IL,若外加电压使其功率超过最大值,恒流源器件就会失去恒流特性。其中VAK为A、K两端间电压,IL为回路输出电流,EA=VAK+ RL×IL,VAK = EA -RL×IL.VAK是恒流源模块阳极与阴极之间的电压,VAK≥0.5V就能工作,在最大功率范围内,外加电压与负载的变化不会影响其恒流特性。

(2)恒流源除需主电源EA外,还需要辅助电源VB,电压一般8~12V之间任意取值,但不能太低,过低不能正常工作。同时VB可以用作控制电源,它的通断可以控制主回路的电流的通断。

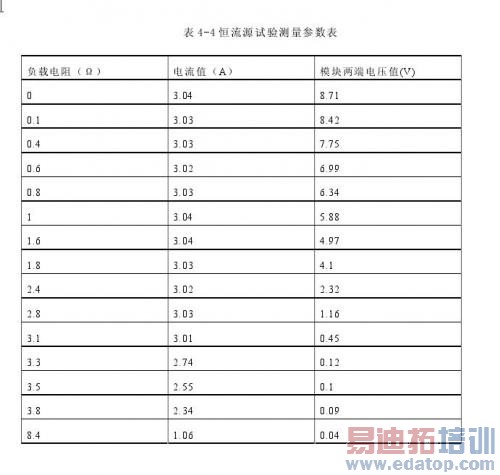

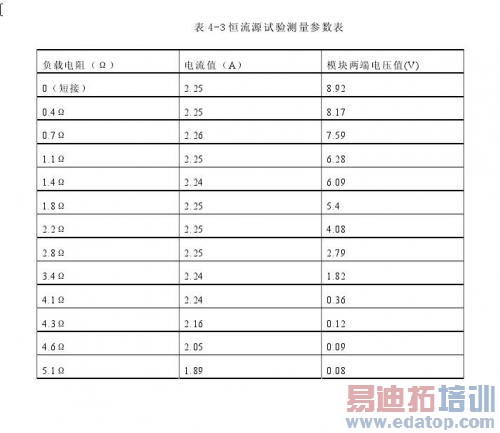

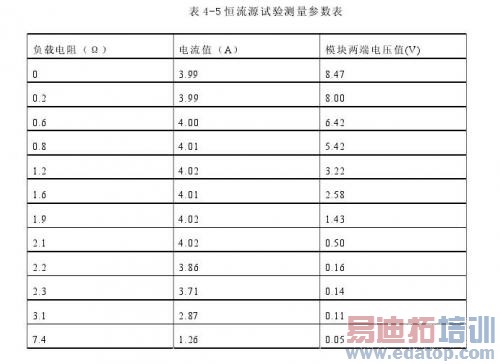

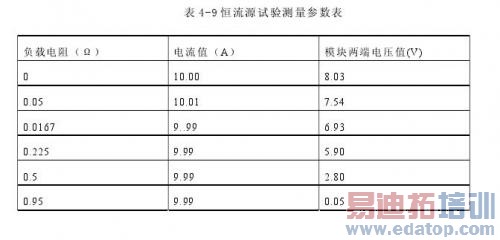

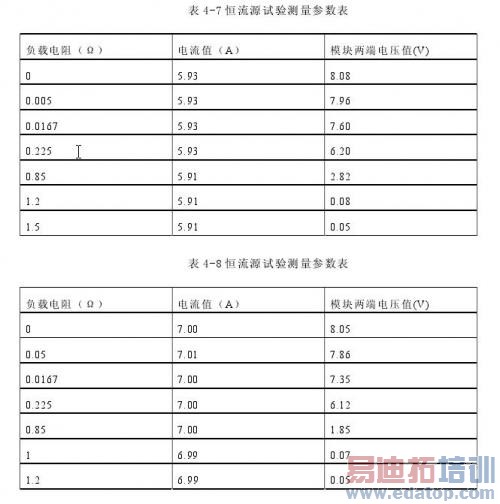

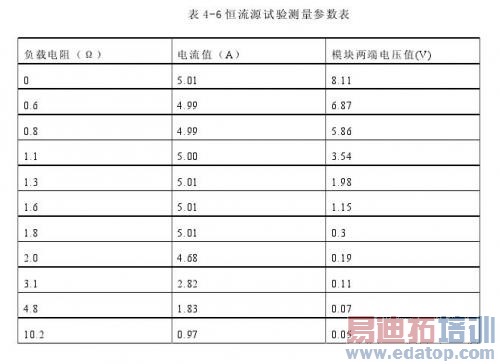

(3)经试验,,在不同稳定电流值、负载变化的条件下,恒流源的性能参数如下。
