交直流仪表现场标准源设计

录入:edatop.com    点击:

交直流仪表现场标准源可以用来检定测试交直流电压表、电流表和单相、三相有功功率表、无功功率表、相位表、功率因数表、频率表等多种工频仪表及电量变送器。该系统具有体积小、重量轻、操作方便等特点,特别适合现场使用。同时该系统具有功能多、准确度高的优点,也适合实验室使用。该系统性价比高、一机多能,市场前景十分看好。

1主要特点

(1)多功能、高准确度、大功率,可广泛应用于检定各种工频仪表。

(2)输出电压、电流、相位、功率因数、频率等均为软件启动,量程可自动或手动切换,对负载冲击小。

(3)电压、电流、相位、功率因数、频率等均可逐位调节,连续步进,并有满度和清零键,使用方便。

(4)具有过流、过压自动保护、自动复位的功能。

(5)320X240LDC大屏幕显示,可同时显示输出电压、电流、相位、功率因数、频率等参数,并且可显示所调节的值的相对误差和绝对误差。

(6)具有外部校准功能,可保持校准后的准确度。

2技术指标

(1)输出频率范围:40.00~65.00Hz,准确度±0.02%,调节细度:0.01Hz.

(2)输出交流电压范围:A相15~660V,分为150V、250V、400V、600V四个量程;B、C相为15~440V.分为150V、250V、400V三个量程。

(3)输出直流电压范围:10mV~660V,分为75mV、200mV、2V、10V、150V、250V、400V、600V八个量程。

(4)输出交流电流范围:50mA~33A,分为500mA、1A、5A、30A四个量程。

(5)输出直流电流范围:5mA~22A,分为20μA、200μA、2mA、20mA、500mA、1A、5A、20A八个量程。

(6)输出交直流电压、电流调节细度,优于1×10-5,六位数字逐位调节,每个量程均可在0~110%之间调节。

(7)交流电压、电流移相范围:0.00~359.99°,调节细度0.01°,准确度±0.05°。

(8)交流电压、电流、功率(PF=1)准确度:0.05%.

(9)直流电压准确度:0.02%.

(10)直流电流5A~20mA;量程准确度:0.02%;其他量程准确度:0.05%.

(11)交流电压、电流输出额定功率:30W.

(12)测量时间范围:1ms~100s,准确度:±0.1ms.

(13)可以加2~20次谐波。幅度为基波0~30%.

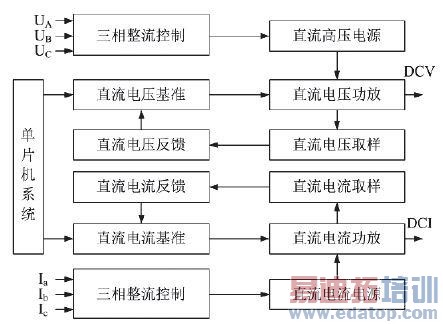

图1交直流仪表现场标准源直流原理图

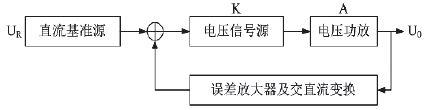

图2电压幅值控制原理

3工作原理

此仪表的直流部分原理见图1,交流部分见图3.下面从交流幅值控制原理、交流相位控制原理、直流电压控制原理及直流电流幅值控制原理分别进行分析。

3.1交流幅值控制原理

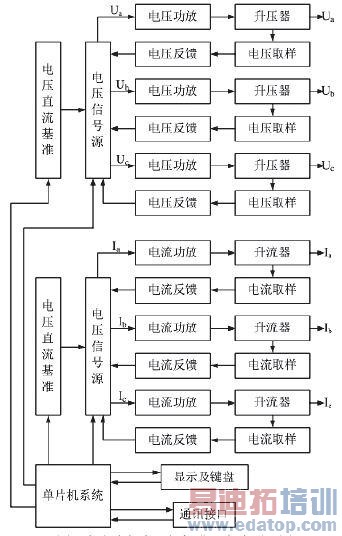

图3交直流仪表现场标准源交流原理图
