一种立体声信号相位差电平差测试仪的设计方法

录入:edatop.com    点击:

AD736是专用的单片精密真有效值A/D转换器,内部经过激光修正,具有频率特性好、速度快、灵敏度高、输入阻抗高、输出阻抗低、电源范围宽、功耗小等特点,其测量误差小于±0.3%.C3是输入耦合电容,一般取5~25μF.C4是输出滤波电容,一般取5~15μF,其数值会影响到输出电压有效值的精度,在低频端更为重要。C5一般取30~40μF,其数值大小会影响到被测电压的波峰因数Kp,Kp是被测电压的峰值与真有效值之比。

3系统软件设计

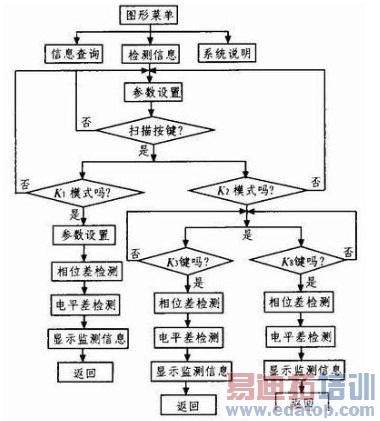

用C8051F020单片机,采用C语言编程,由主程序和子程序两部分组成。主程序完成系统初始化、参数设置和各子程序的调用。子程序主要包括:工作模式选择模块、参数设置及计算模块、相位差计算模块、电平差计算模块、A/D模块、键盘扫描模块和显示模块等。如图6所示,是主程序流程图。


图6 主程序流程图

4试验数据及分析

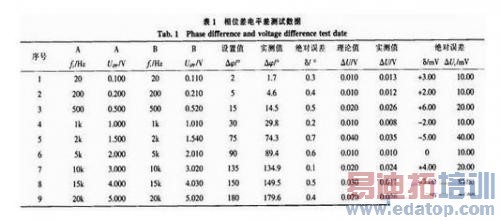

如表1所示,是相位差电平差测试数据。



由表1的测试数据可知,相位差的绝对误差小于0.7°,电平差的绝对误差小于3 mV(当△Ui=10 mV),测试精度较高。

5结论

随着电子技术的迅速发展,人们的生活质量不断提高,同时对广播和音乐放音也提出了更高的要求。只有准确地测量出左右声道的相位差电平差,再用补偿电路进行修正,才能保证播音和放音质量,满足人们欣赏到音质优美的广播和音乐的需求。

试验数据表明该仪器实现了LR信号相位差电平差的测试,且具有较高的测试精度,并能存储和显示相关信息。本设计具有创新性和实用性,为高质量立体声广播和研发制造高质量音响设备奠定了基础。
