2示波器硬件方案设计

2.1 采样电路

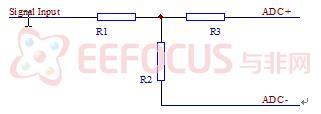

采样原理图如图2所示(上)电路。根据采集高电压的需要,设计了低成本体积小的电路,实现峰峰值高电压采样。

采样电路使用2个电阻R1与R2分压, Vadc = Vsingal input *  R2 / R2+R1 ,利用这个电路可以实现峰峰值较高的模拟信号的采样。

例如:一个信号为 50V 而PSOC内部参考电压为1.024V 则可以选择R2 =1K

       R1 = 49K

PSOC配置了如图2所示(下)电路:当J1短路时,电路采集低电压。当需要高电压采集时,按照采样原理,配置R1、R2。

图2(上)

图2(上)

图2(下)

图2(下)

2.2 PSOC内部电路设计

PSoC3架构所具有的强大的精确模拟能力的实际应用例子。有了这个工具包,基于虚PSoC3拟示波器模拟集成的高水准,以及通过PSoC Creator ADC进行模拟设计通过配置而显得简洁方便。

PSOC内部多种基本单元电路模块可以实现电路,在本方案中使用到了ADC模块,UART、LED显示。并且软件上配置器件的配置信息。

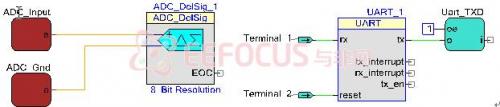

电路如图3所示:

图3

图3

2.3 串口电路实现

近几年生产的笔记本电脑一般不配备串口,为了操作携带方便,在设计的时候添加了USB转串口的电路,使用USB口既可以完成与计算机完成数据通讯。

图4软件设计

图4软件设计
