多传感器空气流量测试系统方案

1系统硬件设计

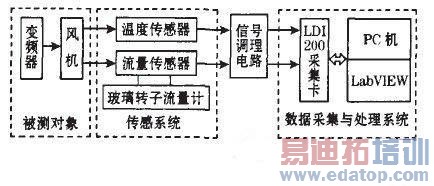

本设计将LabVIW软件、多传感器、计算机结合，构建了一个空气流量测试系统，实现对多传感器信息的融合。系统包括被测对象、传感系统、信号调理电路、数据采集与处理系统，系统框图如图1所示。

1.1被测对象

被测对象通过改变变频器的频率控制风机发出不同大小的风量通过流量传感器，模拟进入发动机的空气流量大小。

1.2传感系统

传感系统主要包括温度传感器、空气流量传感器、玻璃转子流量计及有关连接部分。

1.2.1温度传感器

温度传感器选择集成电路温度传感器LM35，它具有很高的工作精度和较宽的线性工作范围，该器件输出电压与摄氏温度线性成比例，并且无需外部校准或微调，可以提供±1/4℃的常用室温精度。

1.2.2空气流量传感器

空气流量传感器是用来直接或间接与被测对象发生联系，将被测参数（机械、物理、化学、压力、温度等非电量）转换成可以直接测量的信号，它为系统提供了进行处理和决策所必需的原始信息，是现代检测系统中的关键环节。

1.2.3玻璃转子流量计

为了验证空气流量测试系统试验数据的正确性，需要对测试系统进行试验标定，设计选择标准流量计标定方法。标准流量计选用LAB一10型玻璃转子流量计，它与被检的空气流量传感器测量范围相当，准确度较高，是在101325Pa，20℃状态下用空气进行标定的。

1.3信号调理电路

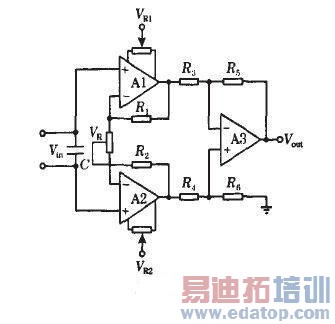

在许多需要数字采集的系统中，传感器输出的模拟信号都很微弱，必须通过1个模拟放大器对其进行一定倍数的放大，才能满足采集卡对输入信号电平的要求，这种情况下，就需要采用信号调理电路对传感器输出的信号量进行放大。信号调理电路使输出电压与输入电压成正比，它的核心是1个具有电容负反馈、且输入阻抗极高的高增运算放大器。差动仪表放大器如图2所示。

1.4数据采集卡的选择

系统使用PCI总线形式的数据采集卡LDl200一PCI。

LDl200是一种双通道、高带宽的数字存储示波卡，将它插入计算机PCI槽上。再运行控制软件，便可组成一台价格便宜、人机界面友好、性能优良的数字存储示波器。它具有数据采集、测量信号、过程监测、多种触发等功能，因此也大量应用于高速的数据采集系统、自动控制系统。主要功能是输入过压保护，具有自检功能，可以光标测量时间和电压，并支持二次开发。

2软件设计

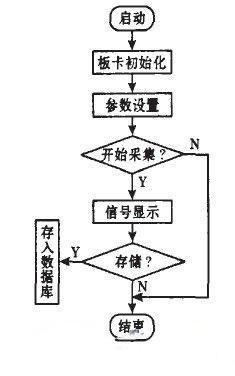

软件设计是测试系统的核心部分，如数据的采集与处理、数据分析、数据显示都是由系统软件控制实现。系统软件采用模块化方法进行设计，划分为以下几个模块：板卡初始化及参数设置模块、数据采集模块、数据分析模块，数据库模块，如图3所示。在系统中把各个代码模块进行定义并使它们之间的接口标准化，从而在一个模块内进行扩展性改变将不会影响程序中其它模块，因此增加了系统的灵活性。在测试过程中，可根据需要随时改变信号参数和测试方法。测试系统的程序主流程图如图4所示。
