快速发现故障：新型R&S RTM台式示波器

对于垂直设置和触发的控制采用颜色编码。环绕旋钮的LED灯的不同颜色直观显示出当前关注的通道。这个旋钮上的颜色编码与屏幕上显示的信号颜色是对应的。因此，即使在进行复杂的测试和测量时用户也能轻松的浏览，顺利的工作。R&S®RTM示波器使用简单，显示直观。


R&S RTM示波器提供了独一无二的虚拟屏幕（VirtualScreen）技术。它为开发人员提供了更好的视野，尤其是进行逻辑分析时。它将显示的可用屏幕垂直区域加倍至 20 格，无重叠清晰的显示所有信号。数学运算波形、参考信号和逻辑信号可显示在模拟通道信号的上面或下面。在测试 R&S RTM-B1 选件的数字通道信号时，屏幕顶部能清晰显示在触发时刻所有逻辑通道的当前状态（高电平、低电平、电平翻转）。

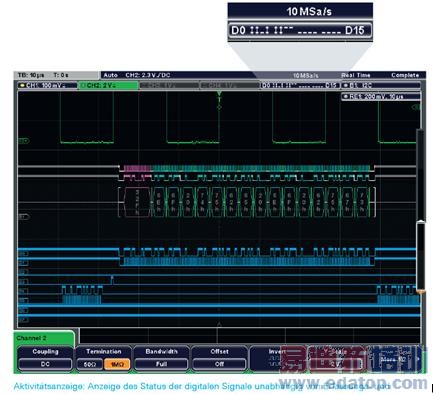

图 6：R&S RTM采用虚拟屏幕（VirtualScreen）显示和数字信号活动状态显示。

便捷使用也意味着系统设置调整简单。使用 undo/redo 功能可轻松恢复先前的设置，Preset 按钮可将所有设置恢复到它们的默认值。

总结

R&S RTM台式示波器的特点使它能完美的满足开发人员和服务工程师日常测试测量的需求。它使得在单台仪器上能处理时域、频域、逻辑和协议分析任务，工作高效，操作简单，测量结果可靠。
