快速发现故障：新型R&S RTM台式示波器

操作简便、快速功能访问、迅速可靠的给出测量结果——这些是电子开发人员最关注的台式示波器的特点，但是至今为止市场上很难见到这样的仪器。罗德与施瓦茨公司的新型R示波器系列能满足这些需求。当其他示波器还在开机启动时，R的用户就已经在评估测量结果了，并且他们还可以探查到淹没在噪声中的信号。

台式示波器面临的挑战台式示波器普遍应用于电子产品开发、生产、服务和教育培训的日常测量中。这些仪器不仅要求轻便、设计紧凑，并且要求运行快速、操作直观。新型R 350 MHz和500 MHz两种带宽选择，对于绝大部分应用是理想的选择。该系列集合时域、逻辑、协议和频域分析功能于一体，能用于对电子组件和设备快速及全面的测试。

技术规格简表

技术规格R带宽350MHz，500MHz模拟通道数量2/4通道采样率2.5GSa/s，5GSa/s，交织存储深度10MSa，20MSa，交织逻辑分析（RTM-B1可选）最大采样率：5GSa/s最大存储深度：20MSa

信号分析和诊断：采用QuickMeas快速获得结果当将电子组件投入使用时，用户必须经常分析信号细节，以及确定信号特性（例如，频率或者上升时间和下降时间）。这款新型台式示波器为这些日常的测试任务提供了强大的工具。这些工具使信号分析变得容易，同时能提供精确的测量结果。

例如，按下按钮，独特的QuickMeas功能通过辅助线和光标显示出当前被测信号的一些主要测量值，并且持续更新测量结果（见表1）。这使开发者能够快速浏览测量结果以及信号变化。

表1：QuickMeas测量


除了QuickMeas测量结果外，该示波器也提供常规的自动测量功能如峰-峰值电压测量和信号频率测量等。如果需要，还能对测量值进行统计估算以便进行更详细的分析。

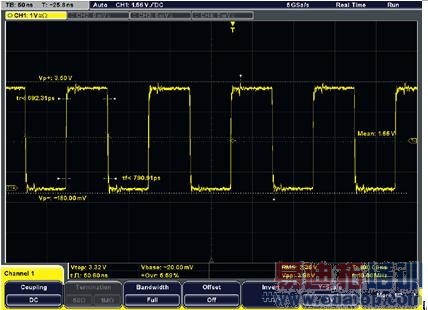

图1：QuickMeas：按下按钮，自动测量主要的一些参数值并以图形显示。

R&S RTM基于光标的测量对用户也很有帮助。除了标准的 ?T 和 ?V 测量外，R&S®RTM示波器光标菜单提供了额外功能，如平均电压、有效值(RMS)，以及脉冲计数。光标功能可将测量限定在特定信号范围内。脉冲信号的脉冲/间歇比可通过RatioX测量项中的3个光标一步测量得出。另一个有用的光标功能是"Set to Wave"。按下按钮，它能自动将光标移到信号的相应位置，而不再需要手动的去调整光标。

图 2：RatioX能直接进行脉冲/间歇比测量。Set to Wave 功能确保光标位置正确。
