基于示波器的EMI调试

录入:edatop.com    点击:

用于时间相关突发辐射的选通(Gated)FFT

选通(Gated)FFT功能可以将FFT分析限定在所捕获时域信号的用户定义的特定区域内。用户可以在整个采集时间上移动这个时间窗口(选通),以确定时域信号的哪些段与频谱中的哪些事件有关,例如,用户可以确定开关电源发出的有害辐射是由开关晶体管的上冲引起的。使用选通FFT,用户还能确凿证明哪些信号序列包含了快速数据总线布线不佳引起的EMI辐射。识别出问题后,该示波器能够轻松和快捷地检验各种解决方案(如隔直电容器、额外屏蔽或重新路由总线信号)的效果。

图4:选通FFT显示所捕获信号在限定时间段的频谱。经过FFT处理的两个时间段用灰色高亮度显示。最后得到的频谱在左下和右下显示。选通FFT可使间歇EMI辐射与时域信号产生关联。红色框表示发生EMI干扰的频谱部分,绿色框表示频谱保持不变(因此用两段频谱显示)部分。

利用频率模板功能和历史功能分析突发辐射

突发辐射是最具挑战性EMC问题之一。捕获这类EMI辐射极为困难,传统测试和测量设备对捕获到的信号的分析仅能提供有限选择。R RTO示波器的模板工具提供了便捷有效的EMI调试解决方案。模板工具使用户能够轻松和灵活地定义频率模板,用户采用"违规即停(stop-on-violation)"功能能够精确确定哪些信号违反了这些模板。用户可以调整FFT参数(如选通和分辨率带宽),即使是已经被捕获的信号也可以调整。这使模板工具非常强大,使用户能够检查即使是非常难以捕获的EMI辐射的细节。

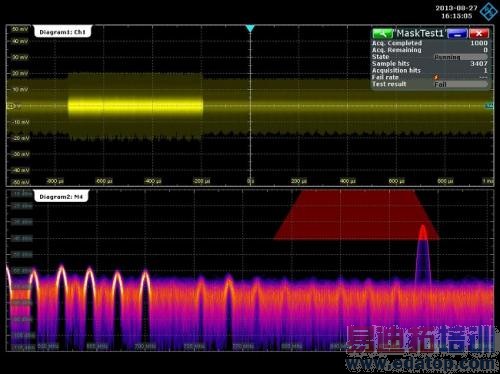

图5:R RTO模板工具能够捕获突发辐射并检查突发辐射细节

历史功能也能帮助用户分析EMI辐射。R RTO使用它的采集存储器的全部容量自动保存最近采集的信号,使用户能够比较和分析过去和现在的采集数据。

RTO示波器——高效调试EMI问题的工具

数字示波器是需要分析电子电路的开发者的重要桌面工具。强大的FFT信号处理能力和高输入灵敏度使示波器成为重要的EMI调试资源。R HZ-15近场探头组和示波器一起组成了完美的EMI调试解决方案。
