高分辨率示波器HDO在医疗电子测试领域的应用

与传统的8bit分辨率示波器相比，尽管图3中的波形看起来还是带有噪声，但是噪声水平已经远远低于图1中的信号，图3中的信号已经非常接近于原始信号的形状。而在图1中我们看到的噪声大部分是由于使用低分辨率示波器带来的。在图4中我们对于采集的信号进一步使用滤波器降低噪声，使用户可以看到信号本身的"基线"，之后我们可以发现一个非常有趣的现象是，在P波形结束的地方有一个明显的下冲，而这个下冲对于临床的医学诊断非常有意义。

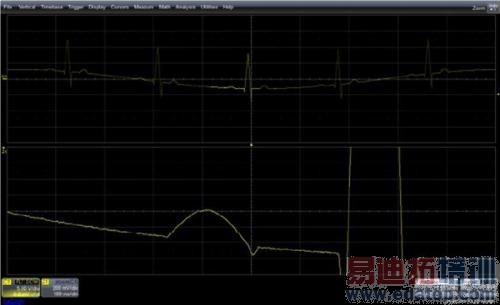

图4：使用高分辨率的HDO示波器可以使我们看到信号本身的"基线"

总结

测试医疗电子设备往往需要采集和测量单次捕获的信号，而这些信号一般都包含大量的噪声，当我们去衡量这些设备的指标时，我们需要确切的知道信号本身的噪声水平，而不是在采集过程中加入的噪声。基于此，Teledyne LeCroy提供了12bit高分辨率示波器HDO，非常适合于这类应用。而且任意波形发生器ArbStudio也非常适用于模拟真实的人体信号，工程师甚至可以通过HDO采集真实的人体信号之后，再使用ArbStudio将这些信号回放出来。
