基于非特定人语音识别芯片的技术方案

2.2声强检测单元设计

在进行语音识别时需要判断是某一台从设备操作人员的口令，为此设计声强检测单元电路，该电路仅需能够判断出相对声强的大小，无需检测声级，对检测精度要求较低。

电容式MIC声音传感器将外部声音信号转换成电信号，经NE5532放大电路进行放大，将输入的微弱音频信号转换为具有一定幅值的电压信号，该电压信号经AC/DC有效值转换电路进行装换后进行再次放大，最终由Arduino mega2560控制器的A/D进行采样。图5给出了声强检测单元的电路原理图，其中D1端接Arduinomega2560控制器的A/D，INT1端接Arduino mega2560控制器的外部中断1.当外界声音信号大于预设的阈值时，三极管导通INT1端由高电平变为低电平产生外部中断，控制器响应中断并进行A/D采样，采样数据经均值滤波后保存，待测控计算机查询时上传该声强数据。

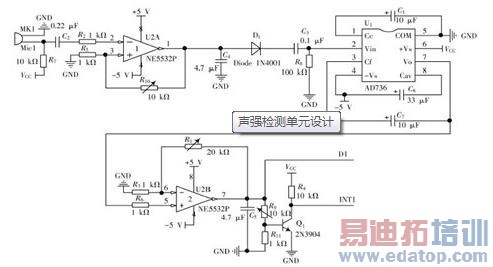

图5 声强检测电路原理

2.3语音合成单元设计

TTS（Text To Speech）文本转语音技术是人机智能对话发展的趋势。基于TTS技术的语音系统无需事先录音就能够随时根据查询条件查出并合成语音进行播报，从而大大减少了系统维护的工作量。利用此技术，通过MCU或者PC机就能控制语音芯片发音[4].

本文采用SYN6658中文语音合成芯片进行语音合成。SYN6658通过UART接口或SPI接口通信方式，接收待合成的文本数据，实现文本到语音（或TTS语音）的转换[6].控制器和SYN6658语音合成芯片之间通过UART接口连接，控制器通过串口通信向SYN6658语音合成芯片发送控制命令和文本，SYN6658语音合成芯片把接收到的文本合成为语音信号输出，输出的信号经LM386功率放大器进行放大后连接到喇叭进行播放。

如图6所示。


图6 语音合成电路原理框图

SYN6658语音合成电路采用芯片硬件数据手册提供的典型应用电路进行设计[5]，在此不做介绍，功率放大电路采用美国国家半导体生产的音频功率放大器LM386进行放大。

在进行语音合成时首先进行初始化，包括发音人选择、数字处理策略、语速调节、语调调节、音量调节等。

由于该系统要模拟多人发音，所以不同的从设备设置不同的发音人及语调与语速以便于区分。初始化后等待测控计算机的语音合成命令，待收到命令后芯片会向上位机发送1字节的状态回传，上位机可根据这个回传来判断芯片目前的工作状态。语音合成流程图如图7所示。

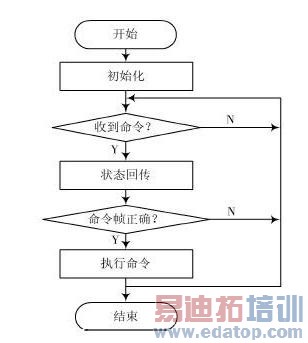

图7 语音合成流程图

3系统软件设计

示教与回放系统的软件设计包括测控计算机的软件设计和各从设备Arduino mega260控制器的软件设计。

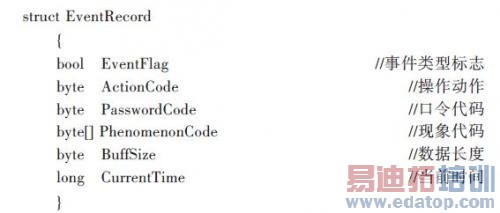

测控计算机是整个系统的控制核心，其软件采用C#进行编写，在示教与回放系统中主要是对操作数据的记录以便根据所记录的数据对操作过程进行精确回放，需要记录的数据包括：各从设备操作人员的操作口令，操作动作，口令及动作时间，各操作对应的操作现象。为简化记录数据，事先编制好各事件代码，记录过程只记录代码，大大提高程序效率。建立结构体如下：

在操作训练过程中测控计算机每隔50 ms对下位机进行控制及轮询，并记录反馈数据，在数据记录时以50 ms为一个单位。采用定时器对时间进行控制。在回放过程中首先比对当前时间和所记录的时间，当所记录的时间与当前时间吻合时测控计算机控制下位机执行该事件，完成事件回放。

Arduino mega2560控制器负责接收测控计算机的控制指令并执行指令，读取语音识别结果，对声强数据采集和处理，控制语音合成单元进行语音合成等。Arduinomega2560控制器采用串口中断的方式进行命令接收。

只有正确接收到命令才会执行并回传结果，若测控计算机在限定时间内未收到回传结果则表明发生错误，测控计算机需重新发送。数据接收流程图如图8所示。

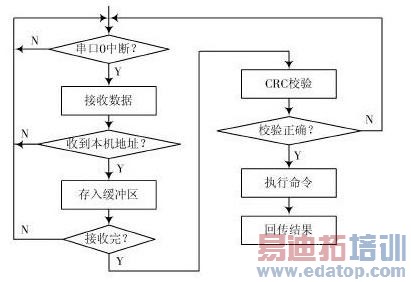

图8 数据接收流程图
