日置(HIOKI)电能质量分析仪PW3198应用实例

本期带来的是电能质量分析仪PW3198的产品应用案例。

我们选择了大家都不陌生的UPS作为主要被测物。重点介绍PW3198与电流传感器配合使用，捕捉所需要的异常现象，并将它记录下来。用以作为后续的分析。

■测量背景

。在UPS的性能试验中，需要让负载电流分阶段产生变化，并确认变化时的信号情况。

电能质量分析仪PW3198具备可以捕捉分阶段变化的电压有效值。电流有效值的变化量

的功能，因此按照UPS的负载电流的变化的时间，可以获取事件数据。

。因为事件数据中包含200ms间的电压。电流值波形，所以可以详细看到负载电流发生变

化时的电压波形的畸变和变化情况。

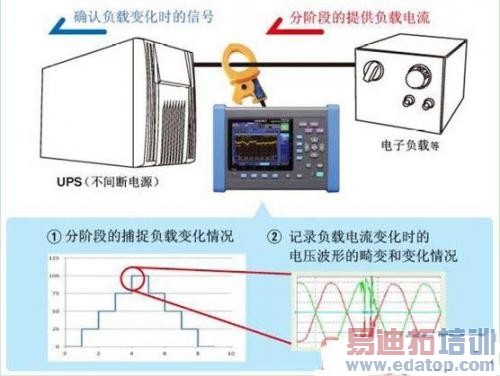

原理图示如下：

如图所示，我们通过使用电能质量分析仪PW3198的"电流传感器功能"，可将UPS的负载变化处作为事件保存下来。可供进一步分析，判断等。

●使用仪器

电能质量分析仪：PW3198

电能质量分析仪：PW3198（9624-50组合）

钳形电流传感器：9661

钳形电流传感器：9660
