LabWindows/CVI虚拟仪器设计技术基本控件使用之：回调函数

1.1 回调函数

1.1.1 回调函数设计方法

在LabWindows/CVI 程序设计系统中，一个程序可分为若干个程序模块，每个模块用来实现一个特定的功能，这些模块可以是子程序也可以是回调函数。一个LabWindows/CVI 应用程序由一个主函数和若干个其他函数构成，由主函数调用其他函数，其他函数之间也可互相调用，并且可以将一些常用的功能编写成函数形式，供其他模块调用，以提高代码利用率，减少程序编写的工作量。实际上，主程序为用户功能逻辑的入口点，任何一个C 语言程序都需要通过主函数进入该程序的消息循环。

回调函数是系统框架设计中非常重要的一种手段，所谓回调函数（callback ）是指一个通过函数指针调用的函数。回调函数可由用户设计并被系统所调用，主要用于截获消息、获取系统信息或处理异常事件。回调函数必须遵守事先规定好的参数格式和传递方式，否则会引起程序或系统的崩溃。在使用LabWindows/CVI 进行程序设计时，用框架确定主要的处理流程，而将某些具体的实现交给用户来做。使用回调函数实际上就是在调用某个函数时，将一个函数（这个函数为回调函数）的地址作为参数传递给另一个函数。而另一个函数在需要时，利用传递的地址调用回调函数来处理消息或完成一定的操作。如C 函数库中的qsort 函数，它可以接收一个函数指针做参数来确定排序的策略，用到的就是回调函数的方法。又如，当用Windows 进行系统消息处理时，如果用户注册了回调函数，系统中该消息触发时会调用这个回调函数，使用户逻辑得以执行。

在LabWindows/CVI 中，采用回调函数形式响应系统消息循环。回调函数能响应产生于用户界面库（User Interface Library ）的所有事件，其回调函数原型定义存储于userint.h 头文件中。面板、菜单、控件等都可安装回调函数，对于特定的接口对象，LabWindows/CVI 会分配适合的回调函数以使程序正常运行。包括系统空闲（Idle）事件和任务结束（end-task）事件都可以通过主回调函数得到响应与执行。

在LabWindows/CVI 系统中，一些事件通过GUI 界面产生并传递给回调函数。如回调函数接收到用户界面的鼠标点击（EVENT_LEFT_CLICK ）事件，连同一些相关信息可被记录下来，包括回调函数中鼠标的X轴（eventData2）、Y轴（eventData1 ）坐标，面板（panel）、控件（control）信息，并可以通过回调数据（callback data ）传递用户自定义数据。

LabWindows/CVI 中的回调函数宏定义为CVICALLBACK 存储于cvidefs.h 头文件中，其定义为：#define CVICDECL __cdecl

#define CVICALLBACK  CVICDECL

CVICALLBACK 常被用来定义函数指针，

如：typedef void (CVICALLBACK * MenuDimmerCallbackPtr)(int menuBar,  int panel);

值得注意的是，CVICALLBACK 宏定义在进行编译时优先于函数，以保证任何用户界面库函

数以cdecl 方式被编译，即使stdcall 调用约定下也是如此。

在LabWindows/CVI 中，由五类对象可通过事件触发回调函数，即控件触发、面板触发、菜单触发、定时器触发和主回调函数触发，回调函数触发优先级定义如下。

控件触发优先级：

●控件回调函数

●面板回调函数（键盘和鼠标事件）

●主回调函数

面板触发优先级：

●面板回调函数

●主回调函数

菜单触发优先级：

●菜单项回调函数

●主回调函数

定时器触发优先级：

●控件回调函数

主回调函数触发优先级：

●主回调函数

值得注意的是，EVENT_COMMIT 事件是存放在用户事件队列中的，通过GetUserEvent 函数

传递给所有回调函数。

1.1.2 回调函数程序设计

（1）面板设计

编写一个伪随机信号发生器程序，并将产生的数据在Graph 控件中显示出来，将生成程序的文件名在String 控件中显示。为了使整个面板居中显示，双击面板调出Edit Panel 对话框，选择Auto-Center Vertically (when loaded) 和Auto-Center horizontally (when loaded)，并点击"Other Attributes…"按钮，选择Movable 、Can Minimize 、Title Bar Visible 、Use Windows Visual Styles for Controls 项。面板设计如图1-1 所示，面板中主要控件属性设置如表1-1 所示。

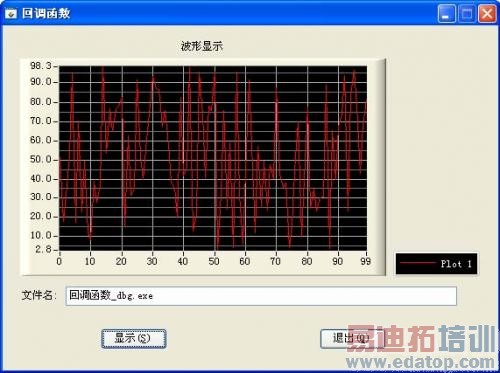

图1-1 回调函数面板

表1-1 控件属性设置表
