LabWindows/CVI虚拟仪器设计技术基本控件使用之：三态开关

（2）程序源代码

//头文件声明
#include <cvirte.h>
#include <userint.h>
#include "三态开关.h"
static int panelHandle;
//主函数
int main (int argc, char *argv[])
{
if (InitCVIRTE (0, argv, 0) == 0)
return –1; /* out of memory */
if ((panelHandle = LoadPanel (0, " 三态开关.uir", PANEL)) < 0)
return –1;
DisplayPanel (panelHandle);
RunUserInterface ();
DiscardPanel (panelHandle);
return 0;

//面板回调函数
int CVICALLBACK PanelCB (int panel, int event, void *callbackData,
int eventData1, int eventData2)
{
switch (event)
{
case EVENT_CLOSE:
QuitUserInterface (0);
break;
}
return 0;
}
//开关状态按钮
int CVICALLBACK onoff (int panel, int control, int event,
void *callbackData, int eventData1, int eventData2)
{
int value;
switch (event)
{
//响应事件
case EVENT_VAL_CHANGED:
// 获得开关状态值
GetCtrlVal (panelHandle, PANEL_SWITCH, &value);
// 设置电路状态图片框内容
SetCtrlVal (panelHandle, PANEL_PICTURERING, value);
break;
}
return 0;
}

3:程序注释

① GetCtrlVal 函数获得控件值。函数原型为：

int GetCtrlVal (int Panel_Handle, int Control_ID, void *Value);

 *Value ：控件值。其声明的数据类型需要与控件的数据类型匹配。

② EVENT 事件

对开关状态按钮回调函数onoff 而言，可以采用EVENT_COMMIT、EVENT_LEFT_CLICK 或EVENT_VAL_CHANGED 等EVENT 事件，但EVENT_COMMIT 、EVENT_LEFT_CLICK 只能是鼠标事件完成后（鼠标按键释放后）才响应此事件，而EVENT_VAL_CHANGED 则当三态开关值改变时立即响应，与前两个事件相比，不存在时间上的延迟，鼠标操作与图像显示能保持一致。

（4）运行效果图

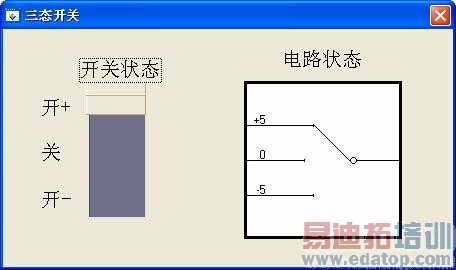

点击工具栏中的Debug Project 按钮，程序开始运行，其效果如图1-5 所示。

图1-5 运行效果图
