LabWindows/CVI虚拟仪器设计技术基本控件使用之：三态开关

1.2.2 三态开关程序设计

（1）面板设计

利用Numeric Slide 控件编写一个利用三态开关进行电压正负转换程序，当三态开关处于中间位置（关）时，电源电压为0V，当三态开关处于上位（开+）时，电源电压为+5V ，当三态开关处于下位（开–）时，电源电压为–5V，并且开关状态的操作与电路状态变化实时关联，实现联动。其中，三态开关采用经典形式控件，即在面板上右击弹出快捷菜单，选择Classic-Style Controls→Numeric→Vertical Slide ，利用Picture Ring 控件显示电路状态图，双击该控件，修改属性Picture Ring→Image/Value Pairs… ，通过"Load Image… "按钮选择图像，如图1-3 所示。面板设计如图1-4 所示，面板中主要控件属性设置如表1-9 所示。

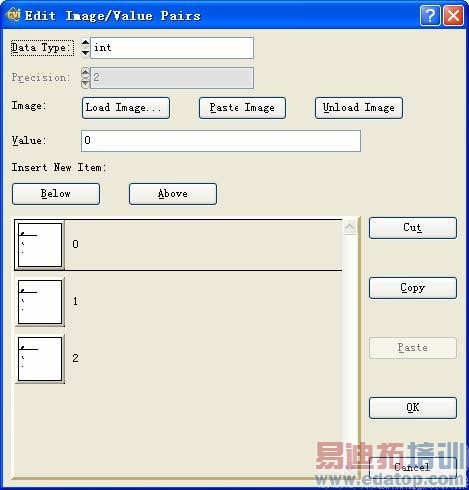

图1-3 Picture Ring 控件的图像/数值对话框

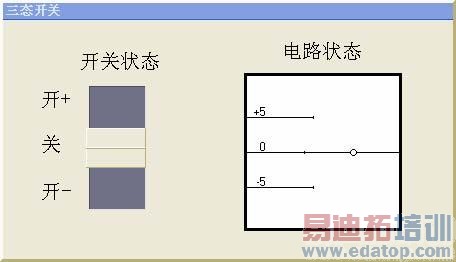

图1-4 三态开关面板

表1-9 控件属性设置表
