湿度环境下关于薄膜电阻的稳定性测试

每个参数的漂移从方方面进行了彻底的定义：幅度，系统/材料的关系，在规范内可接受的值，估计的元器件预期寿命。

对于180 kΩ的薄膜电阻，我们定义并选取ΔR / R of≤0.2 %（我们估计：只有颗粒边缘的氧化会改变电导率，在材料层上也没有体积效应）。

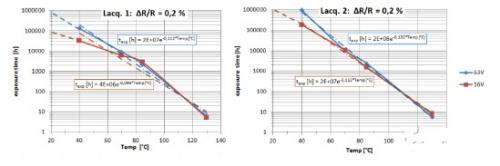

经转换后的第1种漆和第2种漆的测试数据见图6（在这个阶段，预估的RH设定值稍微有点差别，但没有关联）。尤其是在较低的温度下，漆的变化很明显。曲线可能匹配指数函数，但匹配度不是很好，尤其是第1种漆。

图6：比较两种漆的测试结果

5.尝试使用现有模型

在很多论文和应用报告里，Lawson模型还是非常常用的的，尤其是评估有源元器件的潮湿加速动作。因此，为了评估我们的测试结果，我们选用了这个模型。我们使用Lawson建议的数值，比较在不同相对湿度rh（公式1）下试验结果的加速因子。

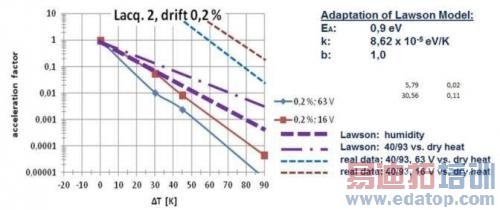

我们选用了第2种漆，因为它的指数趋势线的线性相关最好。首先，我们把测量数据代到Lawson等式里，选定激活能EA（设为0.9 eV）和因子b（设为1.0）。在测量温度范围内挑取几个点，忽略相对湿度变化之间的偏置电压，我们的结果是"不适合"，如图7所示。

图7：估算加速因子（Lawson）

检索现有文献，Peck是提到的另一个作者。他改变了Lawson建议值，发现使用相对湿度能够适应他自己的测试结果。在一篇文章里，Hallberg很好地概括了所有湿度测试和加速模型，包括他自己的。过去30年，他与Peck对湿度加速进行了大量研究。在很多出版物里都提到，他们的研究成果的适应性最好。图8是Hallberg收集的可用模型。除了温度意外，他们都使用相对湿度做为主要的测量参数。检索最近几年有关湿度加速的出版物，我们发现，人们还在使用与Hallberg和Peck描述或收集的模型相同的或可比较的模型。

我们的目的是在很宽的不断变化的温度-时间-湿度范围内，预测元器件的可靠性。因此，使用上面的模型并不能满足我们的要求，因为在一定的相对湿度下，实际的含水量极大程度上取决于温度。测量依赖温度的实际含水量的指标是对应的蒸汽压pvapor.这个数据可以从教科书里导出来。

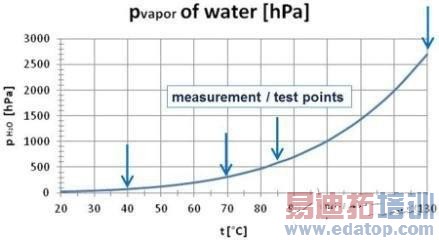

图9：蒸汽压与温度

图9显示了温度对pvapor（100 % RH）的依赖关系，包括我们在40℃、70℃、85℃和130℃下做试验的测试点。在我们的试验里，实际的蒸汽压可以用pvapor x rh（例如在130℃：2700 hPa x 0.85 = 2295 hPa）来直接计算。
