基于正交矢量放大的MRS信号采集模块设计---- 采集模块实测结果

2、频率偏差测试

测试方法：用MRS信号源产生幅度为0.7V、频率为2325Hz的模拟MRS信号输入到采集模块的输入端，参考信号频率设置分别为2326Hz、2327Hz、2328Hz、2329Hz、2330Hz、2340Hz时，主控软件控制采集。

测试时间、地点：2008.11.24，地质宫337

测试仪器：PC机、MRS信号源

采集时间：256m

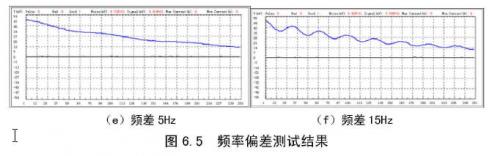

s测试结果：如图6.5所示，蓝色曲线为信号波形，黑色曲线为噪声波形。

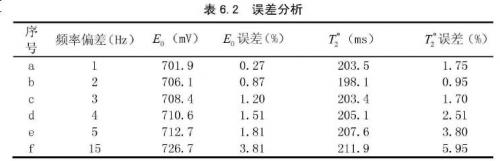

由测试结果可以看出，与标准正弦波测试一样，输入信号和参考信号的频率偏差会对采集结果造成一定的影响，误差分析结果如表6.2所示

由测试结果以及误差分析可以看出，输入信号和参考信号频率偏差在5Hz以内时，核磁共振信号采集模块工作稳定可靠，而且重复性很好。当频差变大时，T₂^*的提取受到的影响更大一点，误差也越大。

6.1.4室内测试总结

经过对核磁共振信号采集模块的测试，验证了所设计的采集模块的可行性。通过与所设定的信号参数对比，验证了本采集模块的正确性与提取精度。经测试，本采集模块允许参考信号与输入信号的频率偏差范围在5Hz以内，为野外试验提供了参考。同时通过大量的室内测试，也验证了核磁共振采集模块的稳定性与一致性，为本采集模块的野外试验做好了充足的准备。

6.2野外试验结果

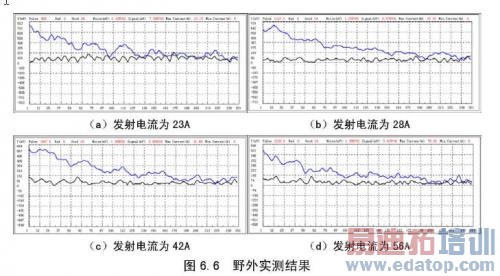

采集模块测试通过后，与JLMRS找水系统相结合，进行了大量的野外试验。图6.6所示为在长春烧锅镇一个测点发射电流分别为23A、28A、42A、56A时并叠加24次时的信号和噪声波形，蓝色曲线为信号波形，黑色曲线为噪声波形。

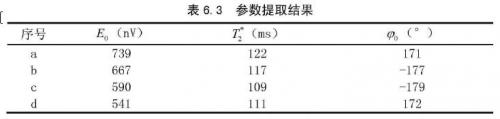

经过数据处理，得到的参数提取结果如表6.3所示。

试验得到该测点在发射电流为23A时，信号幅度最大，对应的地层含水量最大。

可见，本采集模块在野外试验中取得了良好的效果，具有很强的实用性。
