基于正交矢量放大的MRS信号采集模块设计---- 采集模块实测结果

录入:edatop.com    点击:

2、频率偏差测试

测试方法:用信号发生器产生幅度为1V、频率为2325Hz的正弦波输入到采集模块的输入端,参考信号频率设置分别为2326Hz、2327Hz、2328Hz、2329Hz、2330Hz、2340Hz时,主控软件控制采集2次。

测试时间、地点:2008.11.19,地质宫337

测试仪器:PC机、信号发生器

采集时间:256ms

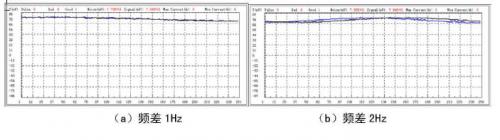

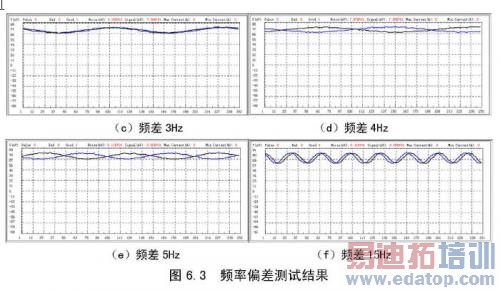

测试结果:如图6.3所示,黑色曲线为第一次采集波形,蓝色曲线为第二次采集波形。


由测试结果可以看出,当输入信号和参考信号出现频率偏差时,采集到的信号包络中会把这种误差体现出来,偏差越大,误差也就越大。这是由于信号正交后的高频分量经过低通滤波器衰减后,不能完全忽略不计,还是会对采集结果造成一定的影响。

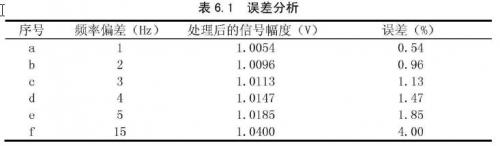

将测试结果经过数据处理后,可以得到频率偏差引起的采集信号幅度误差分析。分析结果如表6.1所示。




由测试结果以及误差分析可以看出,输入信号和参考信号频率偏差在5Hz以内时,核磁共振信号采集模块采集信号幅度的误差在2%以内,工作稳定可靠,而且重复性很好。

6.1.3模拟MRS信号测试及结果分析

1、标准测试测试方法:用MRS信号源产生幅度为0.7V、频率为2325Hz的模拟MRS信号输入到采集模块的输入端,参考信号频率为2325Hz,主控软件控制采集1次信号,1次噪声。

测试时间、地点:2008.11.24,地质宫337

测试仪器:PC机、MRS信号源

采集时间:256ms

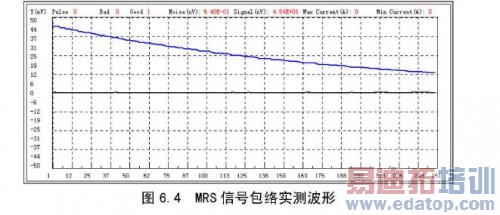

测试结果:如图6.4所示,蓝色曲线为信号波形,黑色曲线为噪声波形。


由测试结果可以看出,核磁共振信号采集模块能够准确地采集模拟MRS信号的包络,达到了预期的目的。MRS信号源产生的模拟MRS信号的参数为E0 = 700mV,T2* = 200ms.对采集到的数据进行数据处理后,得到E0 = 699.6mV,T2* = 201.3ms,误差均在2%以内。
