第六章采集模块实测结果

本章主要对所设计的核磁共振信号包络采集模块进行了测试。首先进行了本底噪声测试和正弦信号测试，然后进行了室内模拟核磁共振信号的测试，提取了模拟信号的关键参数。最后模块与JLMRS找水系统结合，在野外测得大量的实际数据，提取了信号的关键参数，验证所设计的包络采集模块的稳定性与一致性。

6.1室内测试结果

室内测试主要包括本底噪声测试、标准正弦信号测试和模拟核磁共振信号测试。

6.1.1本底噪声测试及结果分析

测试方法：将采集模块的输入端短接，主控软件控制采集2次。

测试时间、地点：2008.11.17，地质宫337

测试仪器：PC机

采集时间：256ms

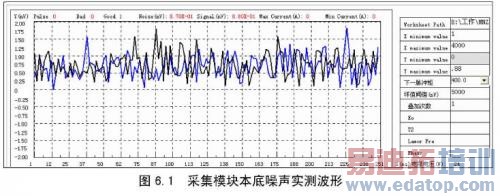

测试结果：如图6.1所示，黑色曲线为第一次采集波形，蓝色曲线为第二次采集波形。

从测试结果可以看出，采集到的噪声幅度小于2nV，由于主控软件设置的放大倍数为10000000倍，折算到输入端，本底噪声在10mV以内。本底噪声来源于开关电源、本身高频电路和测试环境。特别是在室内交流电网比较复杂的条件下，工频噪声极其严重。本测试为室内测试信号的幅度大小提供了参考。

6.1.2标准正弦信号测试及结果分析

1、标准测试

测试方法：用信号发生器产生幅度为1V、频率为2325Hz的正弦波输入到采集模块的输入端，参考信号频率为2325Hz，主控软件控制采集2次。

测试时间、地点：2008.11.19，地质宫337

测试仪器：PC机、信号发生器

采集时间：256ms

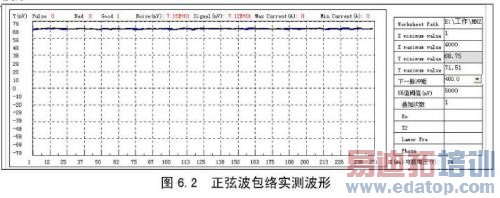

测试结果：如图6.2所示，黑色曲线为第一次采集波形，蓝色曲线为第二次采集波形。

由测试结果可以看出，采集模块准确地测得正弦波的包络。设定的正弦波幅度为1V，测试结果为70nV.本测试为核磁共振信号采集模块的参数标定提供了参考。

由本测试可以看出，核磁共振信号采集模块能正常稳定工作，达到了预期的结果，同时也验证了正交矢量放大方法提取信号包络的可行性。
