基于正交矢量放大的MRS信号采集模块设计---- 采集模块硬件设计(三)

录入:edatop.com    点击:

4.5采集电路

4.5.1采集电路设计要求

锁定放大器的两个通道的信号同步性要求很高,需要同步采集芯片来实现。另考虑到仪器的需要,使本采集模块能够采集信号全波,采集芯片至少需要3个采集通道。由于采集的是信号包络,采样率不要求太高,本设计中采用1/4倍Lamor频率来进行采集。本设计中选择6通道同步采集芯片AD7656来实现.

4.5.2 AD7656电路实现

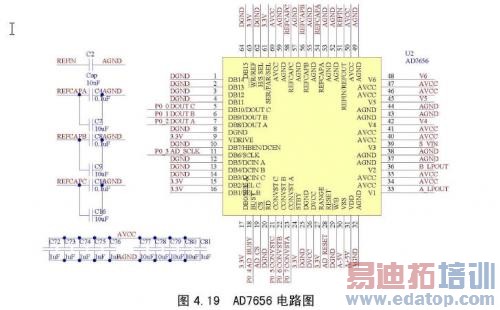

AD7656电路图如图4.19所示。AD7656是16位,6通道同步采集芯片,可以工作在串行或者并行模式下。本设计中对采样率要求不高,而单片机I/O口有限,所以选择工作在串行模式下。在串行模式下,一些管脚都进行了必要的接地。为了采集的精确性,芯片所有的AVCC和AGND之间都接了滤波电容,消除电源中的干扰。AD7656有V1~V6六个模拟输入管脚,组成了A、B、C三对同步采集组。经过低通滤波器后的同相、正交两路信号分别输入V1、V2管脚,由单片机控制CONVST A管脚来实现同步采集的开始与结束。MRS信号直接输入V3管脚,需要的时候由单片机控制CONVST B管脚来实现信号全波采集的开始与结束。剩下的V4、V5、V6管脚作为扩展接口使用。

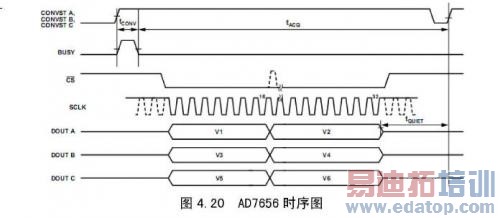

AD7656采集与数据传输时序图如图4.20所示。单片机将CONVST A管脚置高电平控制开始采集,AD7656将V1、V2管脚检测到的电平转换为二进制数,存在内部寄存器中。在CONVST A的上升沿,BUSY管脚置高电平表示芯片正在转换。转换完成后,BUSY管脚恢复低电平,通知单片机开始接收二进制数据。单片机检测到BUSY管脚恢复低电平后,将CS管脚置低电平,并产生SCLK时钟接收AD7656寄存器内的二进制数据。数据传送完后,单片机将CS管脚恢复高电平,CONVST A管脚恢复低电平,采集完成。
