电力变压器直流电阻的快速测量方法----硬件设计
5.1.2.1地址分配与译码电路

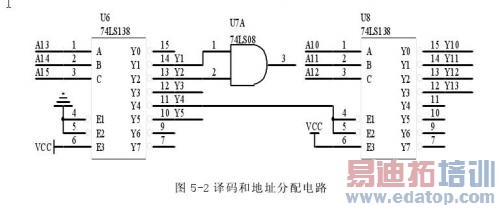

80C196具有一个逻辑上完全统一的寄存器空间,即把程序存储器空间,数据存储器空间及I/O口统一编址,可寻址范围为64KB.因此在应用系统的设计中,应全面考虑程序存储器,数据存储器的容量,占用的地址,I/O端口及其地址,以及其它芯片的扩展,并将它们合理进行安排。本装置所用芯片较多,因此用译码法进行系统扩展,译码电路由两片3/8译码器74LS138构成,如图5-2所示
5.1.2.2外部存储器的扩展

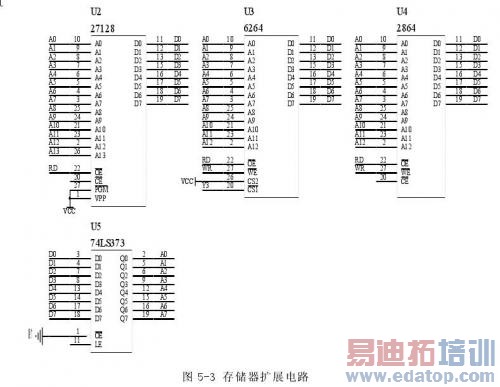

80C196没有片内ROM,在进行应用系统设计时,必须进行外部程序存储器扩展,以便用来存放用户程序等。考虑到应用程序的大小,选用EPROM27128作为程序存储器。在与80C196单片机的扩展连接中,EPROM的连线主要由三类:地址线,数据线和控制线。如图5-3所示
在80C196单片机中,P4口被用作地址总线,负责传递高8位地址码,P3口作地址/数据总线,当P3﹑P4共同指定地址后,P3还要成为数据总线。EPROM的控制线主要有:片选线﹑输出允许线,片选线直接连接于Y1和Y2的相与输出,地址为2000H—5FFFH,输出允许线与读选通信号直接相连。当EPROM的片选线为低,该芯片被选通,在读信号有效期间,EPROM输出允许有效,数据总线上为指定某单元的程序代码,在读信号的上升沿出现时,CPU读入这一数据。
80C196单片机内部只有256字节的RAM,其中包括了24字节的SFR(专用寄存器),堆栈指针占用了2个字节,数据存储器的容量远远不够,因此需要进行外部数据存储器扩展。本装置选用6264作为外部数据存储器。6264数据线和地址线的连接与EPROM的连接方法相同,控制线有两个片选端和读写信号线。两个片选端其中一个CS2接正电源VCC,另一个接片选信号Y3.
E2PROM是电可擦除的可编程只读存储器,它的主要优点是可以自动擦除并能在线改写,且能在断电情况下保存数据,而不需要保护电源。本装置选用2864作为E2PROM,它的连接方法与RAM的连接方法相同。
5.1.2.3 I/O扩展电路

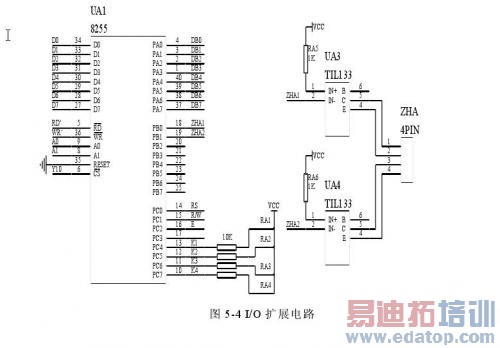

80C196单片机I/O口线不多,在本装置中显示器﹑键盘和继电器的控制都需占用口地址,因此必须进行I/O口的扩展。8255在在单片机应用系统中广泛采用,其内部包含有三个端口,具有三种工作方式,由于它编程选择,使用灵活方便,通用性强。在本装置中选用一片8255进行I/O口扩展。电路如图5-4所示
5.1.3放电回路

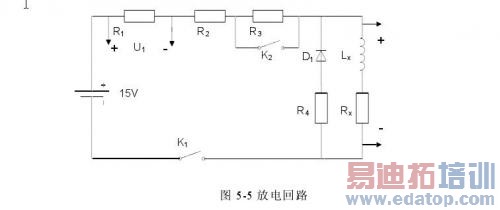

放电回路的电路原理图如图5-5所示
测量结束时,将继电器K 1断开,因变压器绕组具有大电感,电流不能立即降为零,这样就会产生很大的电势e=Lx×(di/dt)因此必须加有放电回路,在本放电回路中,当继电器K 1断开后,二极管D 1导通,绕组中电流通过放电电阻R4和二极管形成回路,完成放电过程。放电电阻的选择要适当,放电电阻越大。电阻上消耗的功率越,放电时间越短,放电回路两端的电压越高。因此放电电阻的选择既要控制放电电压值是安全的,又要使放电时间尽可能短。
