电力变压器直流电阻的快速测量方法----软件设计

5.2.3人机接口程序

显示和键扫描程序是人机接口程序的组成部分，80C196通过接收键盘命令，完成测试功能并实现实时显示。其软件控制功能主要包括以下部分

5.2.3.1键扫描程序

键扫描程序是人机界面的组成部分，80C196通过键扫描程序接收键盘命令，完成各项测试功能，实现对测量装置的控制。

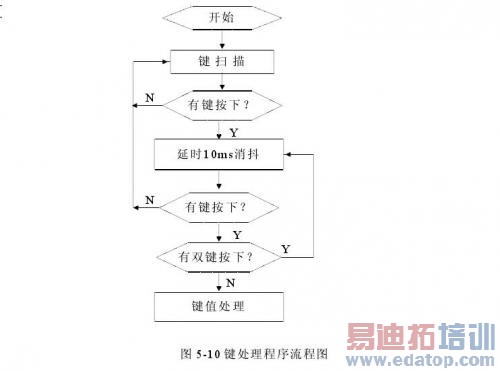

数据同步采集装置共包括四个功能键，设计中采用8255C口高八位作为键盘输入口，80C196循环对键盘扫描，对各键输入的处理包括判断、消抖、功能程序执行等几个部分，其程序框图如图5-10所示。

5.2.3.2显示程序

液晶显示器LCD是一种新型的显示器件，它具有以下独特优点：

1）低压微功耗，可和大规模集成电路相匹配。

2）体积小。采用平板式结构，使用方便。

3）被动显示器件，适合户外使用，符合人眼的视觉习惯。

4）显示信息量大，无电磁辐射。

本装置采用字符型液晶显示模块，它主要由一片液晶驱动器HD44100和一片液晶控制器HD44780组成，可实现16字符2行显示输出。接口方面，有8条数据线，3条控制线，通过8255C口低四位控制。液晶显示器共有11种指令功能，通过控制8255的输出，就可以控制液晶的显示。

5.2.4测试程序

测试程序是本装置的主要应用程序，它主要由采样程序和控制程序组成，其程序框图如图5-11所示测试程序的开始通过按键来控制，当测试按键按下后，通过程序控制选通预测量的通道，选定预设的放大倍数，然后接通电源开始对变压器绕组充电。

充电过程中，随时采样充电电流，当充电电流达到预设定的电流值时，绕组中电流速下降达到稳定。在这过程中，采样绕组中的电流值，当电流稳定时，记录采样电流值，存储于RAM中。然后，选通另一通道，进行绕组上电压降的测量，通过计算就可得出绕组电阻。测量完毕后，还必须对绕组进行放电，以免反电势对装置和人身造成危害。
