高阻器件低频噪声测试技术与应用研究--高阻器件噪声测试技术的验证和应用
录入:edatop.com 点击:
(2)谱值比筛选
本筛选判据根据第一个频点的谱值s和第二个频点和第一个频点的谱值比r来共同判定器件的类别。设s的均值为s0,方差为s1;r的均值为r0,方差为r1.点频判据系数为t1,谱值比判据系数为t2.具体判定规则如下:
1) s小于等于s0减去t1乘以s1,则为一类品;
2) s小于等于s0加上t1乘以s1,且s大于s0减去t1乘以s1,则为二类品;
3) s大于s0加上t1乘以s1,则为三类品;
4) r小于等于r0加上t2乘以r1,则为一、二类品;
5) r大于r0加上t2乘以r1,则为三类品;
6)若通过r判定为三类品,则不管s判定的结果如何,该产品为三类品;
7)若通过s判定为三类品,则不管r判定的结果如何,该产品为三类品;
8)若通过r判定为一、二类品,s判定为一类品,该产品为一类品;
9)若通过r判定为一、二类品,s判定为二类品,该产品为二类品。

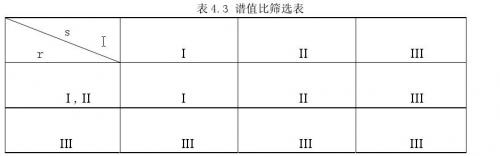

亦可参照下表进行筛选:

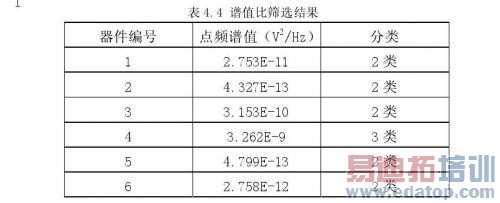

我们使用此筛选判据对若干样品进行了筛选,点频谱值的单位为:V 2 /Hz.第一频点为1Hz,第二频点为2Hz.
(3)B值筛选
本筛选判据根据公式(1)中的B值来判定器件类别。先对B取10为底的对数记为b,设b的均值为b0,方差为b1,筛选判据为t.判定规则如下:
1)若b大于b0加上t乘以b1,则该器件为三类品;
2)若b小于b0减去t乘以b1,则该器件为一类品;
3)若b小于等于b0加上t乘以b1,同时大于等于b0减去t乘以b1,则该器件为二类品;
我们使用此筛选判据对若干样品进行了筛选,B值的单位为:V 2。拟和范围从1.00Hz到100.00Hz.此模块需要首先在后台调用频谱拟合模块,对数据进行拟合,获取B值。筛选结果如下表所示:
