基于高稳定电源虚拟测试系统设计方案

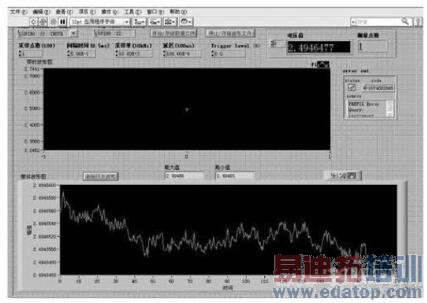

设计的采集程序界面如图3所示，当点击开始，设置每秒钟的采样点数与间隔时间（积分时间），点击开始存储文件后就开始采集数据显示并存储。可以根据即时波形图与整体波形图来得到测量电压的信息。

2.1配置3458A的程序设计

本系统中计算机与3458A的通信都使用LabVIEW的VISA函数来完成，有关特点如下：

VISA是在所有LabVIEW工作平台上控制VXI、GPIB、RS 232以及其他种类仪器的单接口程序库。采用了VISA标准，就不考虑时间及仪器I/O选择项，驱动软件相互之间可以通用。对3458A进行远程操作包括三部分：读或改变GPIB地址、给万用表发指令、从万用表读数，为正常使用3458A的各项功能需对3458A进行各项必要的配置。

图3 操作界面图

2.1.1初始化3458A

首先配置GPIB地址，通常3458A出厂时预留的地址默认为22，可以将其地址设置为：GPIB0：：22：：

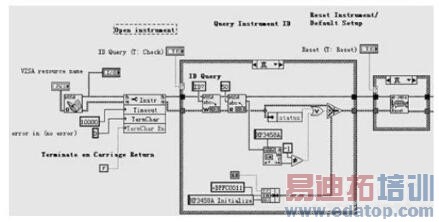

lNSTR；其次测试3458A是否与计算机正常连接，如果给3458A发指令"ID-"，仪器将会返回"HP3458A"，因此利用这一点就会很方便的知道3458A是否正常与计算机连接，其程序框图如图4所示。

图4 初始化3458A

2.1.2预设置3458A状态

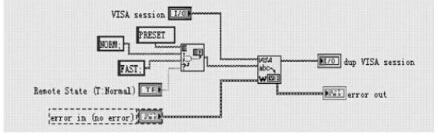

通电后3458A首先处在power-on状态，此状态下trigger arm，trigger，sample events事件都预设置为AUTO模式，这使得万用表处于不断的读数状态，所以在为万用表的测量设置之前，必须先悬挂读数，使其不在读数状态。解决此问题的方法是presetting万用表，即发送"PRESET NORM"或者"PRESET FAST"命令，其程序框图如图5所示。

图5 预设置3458A

2.1.3定义3458A测量功能

如要测量直流电压，则需发送FUNC DCV命令至3458A，DCV为FUNC的第1个参量，第2个参数口r以定义测量分辨率，其设置方式包括以下两方面：

（1）Autorange方式：在每次读数前万用表3458A取样输入数据，并且自动选择测量范围，因此这种方式需要花费更多的测量时间。在power-on/PRESET NORM状态下，Autorange被使能，也可使用ARANGE ONCE命令选择将Autorange使能一次。

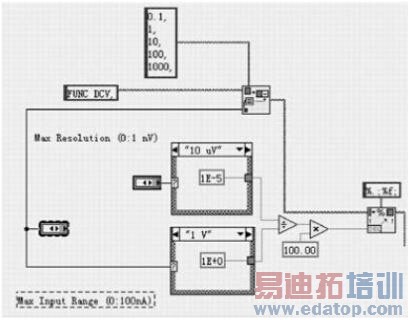

（2）定义范围方式：例如若使用"DCV 2.5"命令，则将设置万用表3458A的最大输入电压为2.5 V，万用表白动选择量程为DC10 V，其程序框图如图6所示。

图6 定义3458A的功能
