使用正确的数据采集模式

图3的最上方是整个采集的完整预览。中间是以选定的采样率（B采样时钟）记录的单个数据段。时间戳显示了触发时间。最下方的轨迹是以选定采样率的1/16采样的连续"A"数据。注意，连续记录显示了在使用多段记录模式的图2中不是很明显的脉冲间信息。

最后一个例子显示了门控采集模式。这种模式允许由外部门控信号代替传统触发信号来控制数据的记录。如果门控信号满足触发阈值设置，数据就被记录。因为门的宽度可能不完全匹配信号持续时间，用户设定的前后门控区域可以被增加和采集。门控段的数量仅限于可用的采集内存，当使用FIFO模式时是不受限制的。

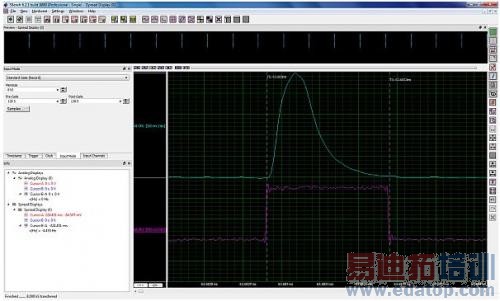

图4提供了一个使用模拟激光信号完成的门控采集例子。门控信号标志待触发的激光。门控信号被施加于数字转换器的第二个通道，并且这个通道被设为触发源。触发阈值电平被设为150mV.最终采集到的是显示屏上的激光脉冲和门控信号。注意，128个样本的前后区域给门控区域增加了额外的样本。正如前面的例子一样，最上边的轨迹是预览模式，显示了速率为10Hz的多个激励。当使用门控采集模式时，时间戳与门的开始和停止边沿相关，这可以在段的缩放窗口看出来。段的持续时间等于门控时间加上前后门控区域的128个样本。

图4：门控模式采集模拟激光脉冲的例子，该例子表明在第二个数字转换通道上的门控信号触发了采集的启动和停止，它同样包含128个样本的前后门控区域。

使用门控采集模式后，只需8kS的采集内存就可以采集18个脉冲（总的持续时间等于1.8秒）。

本文小结

使用这些特殊的采集模式——多段记录、门控采集和ABA——可以减少采集和分析低占空比信号所需的内存。因为只是采集"显著的事件"，所以这种方法可以提高采集的效率。一般来说，数据传送和分析所需的时间也较短。智能采集模式有助于确保重要的事件不会被遗漏。快速触发重新加载时间和优化后的采集效率可以帮助你采集复杂的脉冲信号，即使它们以很高的事件速率产生。
